鉄筋セットをビューで表示する方法を指定します。鉄筋表現のスキームは、鉄筋セットが配置されている識別可能なフットプリントを維持しながら、ビューを簡略化します。
- 鉄筋セットを選択します。
- [修正 | 構造鉄筋]タブ
[プレゼンテーション]パネルから次のいずれかの表現スキームをクリックする

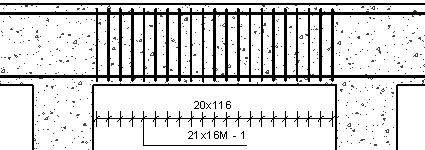

[すべて表示]
[最初と最後を表示]
[中央を表示]
- 必要に応じて、[修正 | 構造鉄筋]タブ [プレゼンテーション]パネル
[選択]をクリックして、セットを表す個々の鉄筋を指定します。

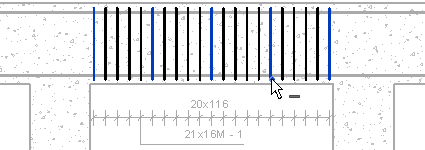

作図領域で、選択した鉄筋(ハイライト表示)が鉄筋セットに表示され、選択していない鉄筋は非表示になります。セット内のすべての鉄筋を選択するには、[修正 | 鉄筋セットに表示する鉄筋を選択]タブ
[鉄筋表現を編集]パネル
[すべて選択]をクリックします。 セット内のすべての鉄筋を選択解除するには、[修正 | 鉄筋セットに表示する鉄筋を選択]タブ
[鉄筋表現を編集]パネル
[選択をすべて解除]をクリックします。 それ以外の場合は、ハイライト表示された鉄筋を選択すると非表示になり、ハイライト表示されていない鉄筋を選択すると表示します。
表現の変更を適用するには
[終了]をクリックし、選択を破棄するには
[キャンセル]をクリックします。

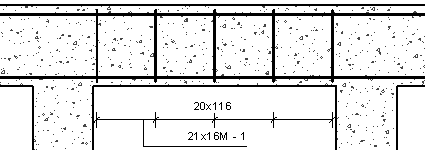

既に適用されている場合は、複数の鉄筋注釈がセット内に表示されている鉄筋に調整されます。次の規則が適用されます。- 表示設定に関係なく、セット内の最初と最後の鉄筋には寸法補助線があります。
- それ以外では、表示されている鉄筋にのみ寸法補助線が表示されます。
- 均等式に応じて、複数の鉄筋注釈が調整されます。
