2 つの平面に曲げ込まれた鉄筋形状を作成するには、[多平面]ツールを使用します。
ファミリ エディタで、[作成]タブ
[ファミリ エディタ]パネル
[多平面]をクリックします。
元の形状が複製され、鉄筋の接続セグメントによってオリジナルにアタッチされます。編集ビューは、3D ビューに変わります。

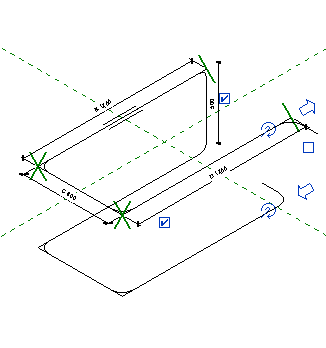

| 多平面鉄筋ファミリ変換 | |
|---|---|
| 平面鉄筋形状ファミリ | [多平面鉄筋]ツール使用後 |
 |
 |
注: ファミリをプロジェクトにロードする前に、形状を鏡像化した形状に接続するセグメントにパラメータ(A、B、C...)を指定する必要があります。
ソース形状スケッチに変更を加えると、複製コピーに反映されます。
