要素を計測する

2 つの要素間またはその他の参照間の距離を計測します。

[メジャー]ツールを使用すると、平面図ビューで選択した個々の壁またはモデルの線分の長さ(該当する場合は水平方向からの角度も)について、計測や一時的な表示をすばやく実行できます。このツールを立面図ビューで使用すると、ビューの方向に対して垂直な壁の両端のみが選択され、壁の高さが表示されます。ただし、平面図ビューと立面図ビューのどちらでも、仮線分を描画したり、指定した点を接続する線分の連結を任意に描画できます。どちらの場合も、次の計測を開始するか、ツールを終了するまで、ツールにより生成された寸法が画面に表示されたままになります。長さ寸法も、オプション バーの[長さの合計]ボックスに表示されます。

注: 線分の詳細については、 (2 点間を計測)を使用して、線に沿ってその長さまたは参照点を計測できます。ただし、線分はモデル要素ではないため、 (要素に沿った計測)を使用して詳細ラインを計測することはできません。

1. [修正]タブ [メジャー]パネル [メジャー]ドロップダウン リストをクリックし、 (2 点間を計測)または (要素に沿った計測)をクリックします。

   [2 点間を計測]を選択した場合は、始点からの長さを計測することができます。始点をクリックし、線分を延長する方向にカーソルを移動して、線分の長さの値を入力します。

   [要素に沿った計測]を選択した場合は、作図領域の要素を選択します。要素に仮寸法が表示され、オプション バーに長さの合計が表示されます。

2. 描画する一時的な線分の連結に寸法を表示する場合は、オプション バーで[連結]を選択し、次のいずれかを実行します。
   • 一連の点を指定します。
   • 1 番目の点を指定して、線分を延長する方向にカーソルを移動し、線分の長さの値を入力して、連結内のすべての線分が描画されるまで繰り返します。

   オプション バーの[長さの合計]ボックスには、連結の長さの現在の合計が保持されます。ダブルクリックして連結を終了します。

   注: [2 点間を計測]を選択した場合にのみ、連結は使用可能です。
3. [Esc]を 1 回押して、現在の計測を終了します。
4. [Esc]を 2 回押して、[メジャー]ツールを終了します。

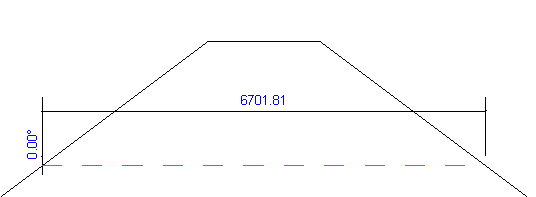

   長さと角度を計測した計測線

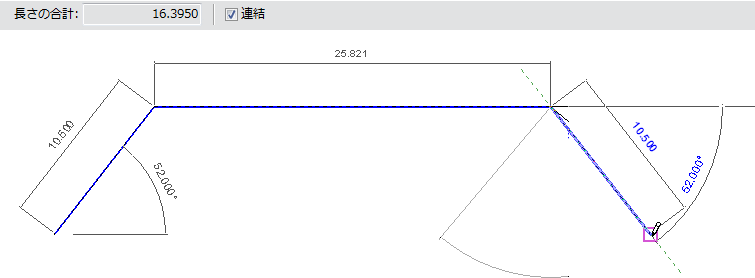

   合計の長さがオプション バーに表示されている計測連結
