ラインワーク ツールを、投影エッジに使用するだけでなく、他の線種に適用して、同じモデル要素の切り取りエッジのタイプを区別することができます。
たとえば、ある線種を面の正面切り取りエッジに適用し、他の線種を同じ要素の背面切り取りエッジに適用することができます。(正面切り取りエッジは、断面ボックスまたは正面クリップ面によって生成されるモデル要素のエッジです。背面切り取りエッジは、背面クリップ面によって生成されるモデル要素のエッジです。)

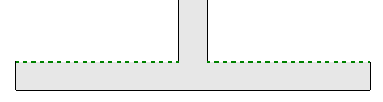

ラインワーク ツール用のエッジを選択すると、Revit では、同じ線種がその面エッジのすべてのセグメントに適用されます。異なる線種を同じエッジの異なるセグメントに適用することはできません。たとえば、次の壁の上エッジは 1 つの面なので、緑の破線の線種がエッジ全体に適用されます。
