要素の線種を変更する
ラインワーク ツールを使用すると、ビュー内のモデル要素の選択したエッジの線種をすばやく変更することができます。
たとえば、[ラインワーク]ツールを使用すると、次の操作のいずれかを行うことができます。
モデルの切断面のエッジと投影のエッジを区別する
選択したエッジを非表示にする(非表示の線種を適用する)
モデルに存在しているが、ビューでは非表示の要素をリビールする

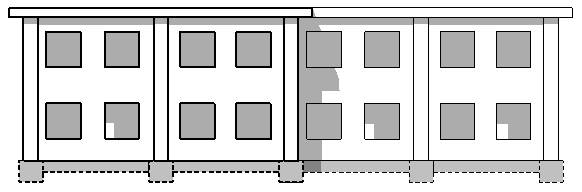

立面図ビューの建物のエッジを区別する
読み込んだ CAD ファイルまたはリンクされた
Revit
ファイル内のエッジを区別する
このセクションの内容
ラインワークについて
ラインワーク ツールでは、新しいモデルも詳細線分もビューの中には作成されません。代わりに、選択した線分の現在の線種を変更し、異なる線種を適用します。
ラインワークと切り取りエッジについて
ラインワーク ツールを、投影エッジに使用するだけでなく、他の線種に適用して、同じモデル要素の切り取りエッジのタイプを区別することができます。
ラインワークとビューについて
製図ビューと凡例を除く、すべてのタイプのビューでラインワーク ツールを使用することができます。
ラインワーク ツールを使用する
選択した線分の線種をアクティブなビューでのみ上書きします。
リンクされたモデルで線種を変更する
ラインワーク ツールを使用して、リンクされたモデル内のエッジの線種を変更することができます。
投影エッジの線種を変更する
投影エッジの一部のみしか線種を変更することができません。
ビュー アンダーレイの線種を変更する
現在のビューでアンダーレイとしてレベルを使用し、そのレベルから要素のエッジのラインワーク ツールを使用すると、要素は現在のビューの一部となり修正することができます。
一致するエッジにラインワークを使用する
モデルコンポーネントのいくつかのエッジが同じ線分に投影される場合は、ラインワークを使用して目的の効果を達成することができます。
