梁や柱など、モデルのスチール部材に欠込みを適用できます。
Revit では、梁フレームが大梁に入る場所などで、大梁周辺の梁に欠込みを適用できます。欠込みを表示するには、ビューの[詳細レベル]が[標準]または[詳細]でなければなりません。(「詳細レベル」を参照してください)

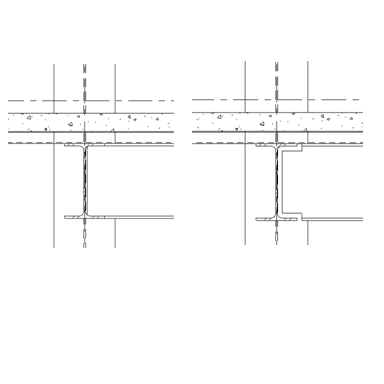

欠込みを適用する前の梁(左)と適用後の梁(右)
欠込みを適用するには
- [修正]タブ
[ジオメトリ]パネル [欠き込み]ドロップダウン
(欠込みを適用)をクリックします。 - 欠込みの適用先とする要素を選択します。
- 欠込みを切り取るために使用する柱またはフレームを選択します。
- 欠込みまでの距離を調整するには、[修正]をクリックします。構造フレーム部材(梁)を選択し、プロパティ パレットで、[欠込み長さ]の値を指定します。
梁パラメータの詳細については、「梁インスタンス プロパティ」を参照してください。
欠込みを削除するには
- [修正]タブ [ジオメトリ]パネル [欠き込み]ドロップダウン
(欠込みを削除)をクリックします。 - 削除する欠込みがある要素を選択します。
- 欠込みを行う要素があるフレームを選択します。
