立面図ビューまたは 3D ビューでは、壁を水平線に沿って分割することができます。
壁を分割すると、その壁は Revit で 2 つの独立した壁として扱われ、それぞれ別々に修正することができるようになります。
たとえば、2 階層のレベルがある建築物では、分割位置がレベル 2 にスナップされているとすると、上部にはレベル 2 の下部の拘束が存在します。また下部の壁にはレベル 2 の高さ拘束が適用されます。この壁を別の点で分割して、これらのレベルから切り離すと、下部の壁に明示的な高さ拘束と、上部の壁に下部のオフセット値が存在するようになります。これらのプロパティの詳細については、「壁インスタンスプロパティ」を参照してください。
- [修正]タブ
[修正]パネル
(要素を分割)をクリックします。 - 壁または線分に分割する点にカーソルを合わせます。 注: 重ね壁は、垂直方向にのみ分割できます。
垂直なエッジにカーソルを近づけると、仮の水平線が壁上に表示されます。必要に応じて各レベルにスナップし、壁の分割がレベル間で均等に行われるようにします。
仮の水平線を表示
- クリックして分割位置を決めます。

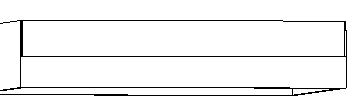

分割位置を示す固定の水平線が壁上に表示されます。
固定された水平分割位置
