ソリッド フォームを使用してフォーム ジオメトリを切り取ります。
ジオメトリを切り取るのにソリッドを使用すると、重なっている領域は削除され、隣接するソリッドは残ります。ソリッド フォームは次のソリッドのみを切り取ります。
- フォーム要素
- 分割サーフェスのフォーム
- ジオメトリが結合したフォーム
- マス エディタ内のファミリ インスタンス

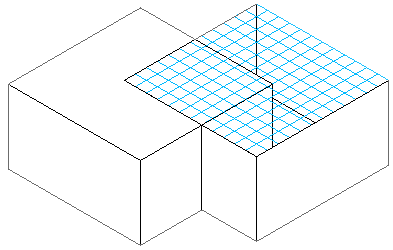

- 隣接するソリッド フォームを 2 つ作成します。
この例では、切り取りの関係の仕組みを分かりやすく表現するために、切り取られるソリッド フォームのサーフェスが分割されています。切り取りを完了するのに分割されたサーフェスは必要ありません。
- [修正]タブ
[ジオメトリ]パネル

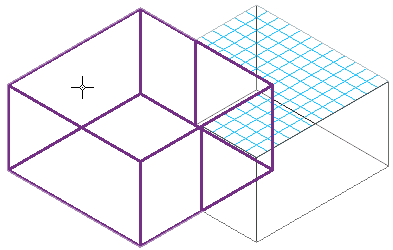

(切り取り)をクリックします。 - 切り取られる側のソリッド フォームを選択します。

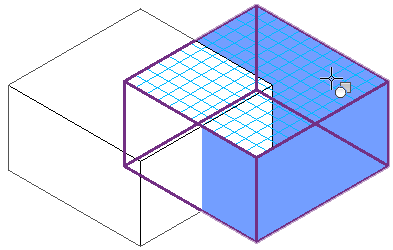

- 切り取る側のソリッド フォームを選択します。

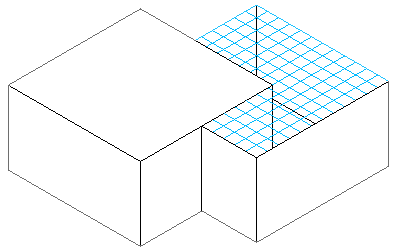

ソリッドは適宜切り取られます。2 つのフォームを編集し、切り取りの関係を維持することができます。
注: ソリッドで切り取られたジオメトリ マスをプロジェクトに読み込んだ場合、個別のソリッドを操作することはできません。同様に、ソリッドで切り取られたジオメトリにレベルが適用されている場合、プロジェクト環境内ではレベルを認識できません。
