平面図ビューの構造柱ファミリの表示プロパティを指定する

ファミリの平面図ビュー内で指定した断面を使用すれば、平面図ビューに構造柱を表示できます。

1. 柱ファミリを開くか、新しい柱ファミリを開始します。
2. [作成]タブ [プロパティ]パネル (ファミリ カテゴリとパラメータ)をクリックします。
3. [ファミリ カテゴリとパラメータ]ダイアログの[ファミリ パラメータ]で、[平面図にファミリ プレカットを表示]パラメータを選択または選択解除します。

   平面図ビューに柱を表示する場合	操作...
   プロジェクトの平面図ビューの切断面に基づいて表示する場合	パラメータをオフにします。
   プロジェクトの平面図ビューの切断面に関わらず、一貫して表示する場合	パラメータを選択します。柱は、ファミリ エディタの平面図ビューで指定した切断面を使用して表示します。

4. [OK]をクリックします。
5. 柱ファミリを保存します。

   柱ファミリをプロジェクトにロードすると、その柱は、ファミリ エディタで指定したパラメータ設定に従って表示されます。

例

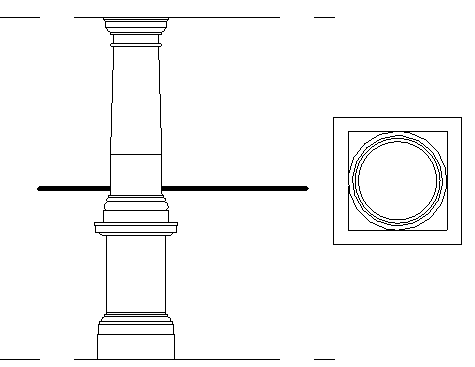

次のイメージは、[平面図にファミリ プレカットを表示]を選択しないでプロジェクトにロードされた柱ファミリを示しています。水平線が平面図ビューの切断面を示すために追加されています。

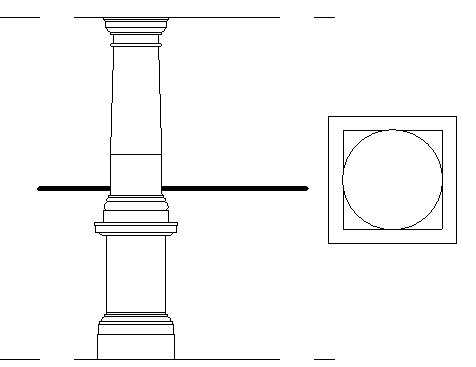

次のイメージでは、柱ファミリは[平面図にファミリ プレカットを表示]を選択して保存されました。これはプロジェクトにロードされており、水平線が平面図ビューの切断面を示すために追加されています。プロジェクトの平面図ビューの切断面は、柱の表示に影響を与えていないことに注目してください。

例

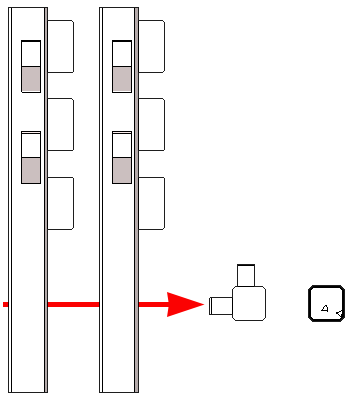

次のイメージは、[平面図にファミリ プレカットを表示]を有効(左)および無効(右)にして描画した、コーベル付きの柱ファミリを示しています。プロジェクトの平面図ビューの切断面は、柱の表示に影響を与えていないことに注目してください。水平の矢印は、右側の断面図の切断面を示します。
