構造柱

建築モデルに耐力要素を追加するには、構造柱ツールを使用します。

[構造]タブ [構造]パネル (柱)
[建築]タブ [構築]パネル [柱]ドロップダウン (構造柱)

このセクションの内容

構造柱の配置について
構造柱は意匠柱と多数のプロパティを共有しますが、構造柱には設定と業界標準により定義されるさらなるプロパティがあり意匠柱とは異なる性質を持ちます。
垂直構造柱を配置する
平面図ビューと 3D ビューに柱を追加します。
傾斜構造柱の配置について
大規模な目立つ構造物では、傾斜構造柱の使用が一般的になってきました。傾斜柱のモデリングを使用すると、技術者はプロジェクトを詳細に設定し、適切な解析を計算できるようになります。
傾斜構造柱を配置する
傾斜柱は、平面図ビューでの 2 回のクリック(1 回は柱の始点を指定し、もう 1 回は柱の終点を指定)で配置します。
グリッド別に複数の柱を配置する
選択したグリッド線の交点に複数の柱を配置します。
柱をグリッドにロックする
垂直柱の現在の位置または傾斜柱の上端および基部をグリッドに拘束します。拘束することによって、グリッドを移動して柱または終点をグリッドが配置されているそれぞれの方向に保持することができます。

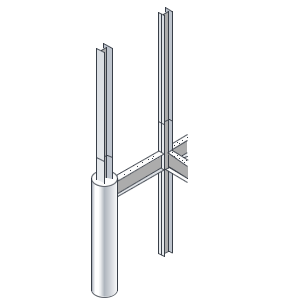

意匠柱の内側に構造柱を追加する
平面図ビュー内の意匠柱の中心に構造柱をスナップするには、[意匠柱]ツールを使用します。
構造柱の修正
共通の要素編集ツールを使用して構造柱を位置合わせ、移動、コピー、および調整できます。傾斜柱は、結合でのフレーム要素との相互作用に影響を与える独自のパラメータを持っています。
スプライスやプレート記号を表示する
モーメント、せん断、ベースプレート記号を表示するには、構造柱を指定します。
平面図ビューの構造柱ファミリの表示プロパティを指定する
ファミリの平面図ビュー内で指定した断面を使用すれば、平面図ビューに構造柱を表示できます。
構造柱ファミリパラメータ
[ファミリカテゴリとパラメータ]ダイアログで、構造柱ファミリパラメータにアクセスします。
構造柱インスタンスプロパティ
レベルオフセット、ジオメトリの位置合わせ、フェーズ作成データなどを変更するには、構造柱インスタンスプロパティを修正します。
構造柱解析プロパティ
構造解析ツールと手順に対応するように、構造柱の解析プロパティを変更します。
構造柱タイププロパティ
フランジの幅、ウェブの厚さ、識別情報、その他を変更するには、構造柱タイププロパティを修正します。

親トピック: 構造モデリング
