ラインワークについて

ラインワーク ツールでは、新しいモデルも詳細線分もビューの中には作成されません。代わりに、選択した線分の現在の線種を変更し、異なる線種を適用します。

ラインワーク ツールを使用して、次の線種を変更することができます。

• 平面図領域で生成されたシルエット エッジや投影エッジなどのモード要素の投影エッジ

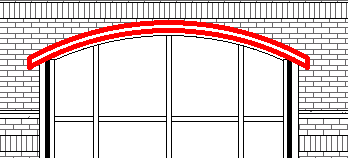

  屋根の投影エッジに適用される赤いラインワーク

• モデル要素の切り取りエッジ


  窓の切り取りエッジに適用される青いラインワーク

• 読み込んだ CAD ファイル内のエッジ
• リンクされた Revit ファイル内のエッジ

注: ラインワーク ツールを使用して、寸法線またはその他の注釈行の線種を修正することはできません。
