桁コンポーネントタイププロパティ

階段桁ファミリのマテリアルと寸法の詳細を変更するには、タイププロパティを修正します。

桁タイプ

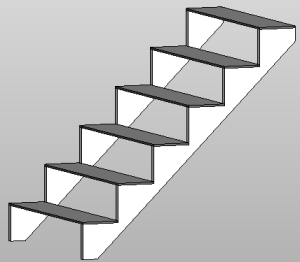

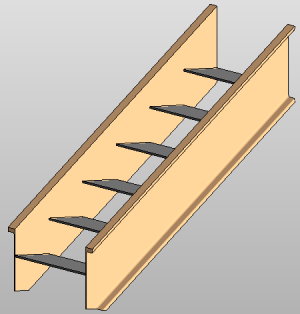

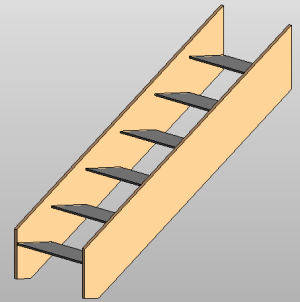

支持コンポーネントタイプは、2 つの定義済みシステムファミリから利用できます。

タイププロパティを変更するには、要素を選択して、[修正]タブ [プロパティ]パネル (タイププロパティ)をクリックします。タイププロパティへの変更は、プロジェクト内のすべてのインスタンスに適用されます。

名前	説明
マテリアルと仕上げ
マテリアル	値をクリックして参照ボタンをクリックし、[マテリアル]ダイアログを開きます。「マテリアル」を参照してください。
寸法
断面プロファイル	断面図ビューでの支持のプロファイルを指定します。既定値は[長方形]です。
[断面図をフリップ]プロファイル	支持のプロファイル形状をフリップするには、このオプションを選択します。このオプションは、C チャネルなどの断面プロファイル形状を使用していて、プロファイルの方向をフリップする必要がある場合に便利です。
階段経路の構造の奥行き	階段経路が一貫して重なる支持の奥行きを指定します。奥行きは支持に対して垂直に計測されます。次のイメージで B を参照してください。
踊り場の構造の奥行き	踊り場の踏み板の下部サーフェスと支持の下部サーフェス間の距離を指定します。
奥行き合計	支持の奥行き合計を指定します。奥行きは支持に対して垂直に計測されます。次のイメージで A を参照してください。
幅	支持の厚さを指定します。
識別情報
識別情報の定義については、「階段コンポーネントタイププロパティ」を参照してください。
