境界ボックスは、非表示の 3D の長方形スペースで、ファミリに基づく要素に定義されたすべてのモデル要素、注釈要素、データム要素を含みます。
データム範囲は例外です。たとえば、水平参照面は、境界ボックスの上部または下部のみに影響し、両側には影響しません。境界ボックスは、ファミリ定義に関連して方向付けられます。
柱の境界ボックスはオレンジ色で表されます。
要素を回転すると、境界ボックスの上部、下部、および両側は、要素との関係を維持するために適宜回転します。

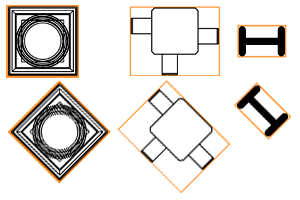

要素とともに回転する境界ボックス
境界ボックスの一般プロパティ
- ファミリでファミリ基準点が明示的に定義されていない場合、基準点は既定で境界ボックスの中心に設定されます。インスタンス タイプまたはファミリが変更されるとき、この基準点はインスタンスの配置および動作に影響します。
- 境界ボックスは、構造フレーム要素の結合とカットバックを定義するのに役立ちます。
梁と柱の結合

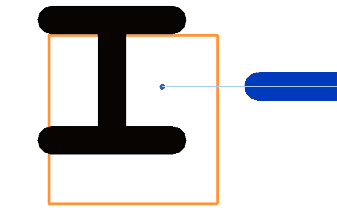

下図は、柱の中心に配置されていない梁の例を示しています。下図の梁の梁ハンドルは、境界ボックス内にあります。境界ボックスは非表示であることに注意してください。

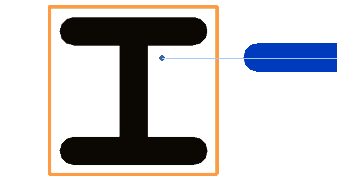

柱が少し移動しても既存の境界ボックスから完全に外れない場合は、梁ハンドルは柱の動きに関わらず現在の位置に留まります。

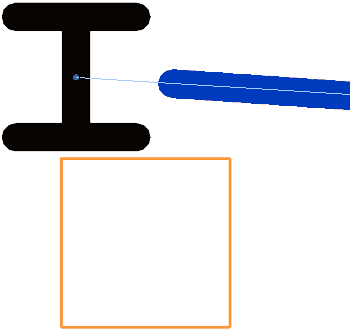

ただし、柱が境界ボックスから外れて移動された場合、梁ハンドルは柱の中心にスナップします。配置されると、柱は境界ボックスを維持します。
曲り梁
曲り梁は、境界ボックスの固有インスタンスを表します。境界ボックスは、梁のニーズを満たすように曲がります。これにより、梁に対して正確に結合およびカットバックできます。
