トラス ファミリ内のすべてのタイプは、同じプロファイル レイアウトを共有します。個々のタイプが、弦材およびウェブ部材に使用する構造フレーム ファミリなどのその他パラメータを指定します。

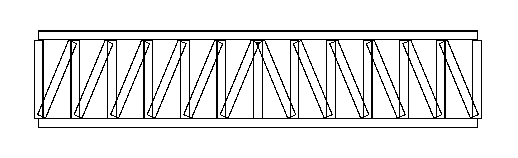

トラスの線分をスケッチすると、構造フレーム要素が作成され、選択したファミリに指定したレイアウト線分上に配置されます。

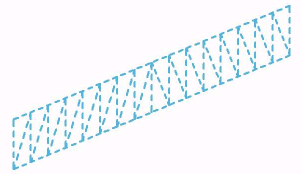

作図領域にあるトラスの上にカーソルを置くと、トラス要素が青色の破線で表示されます。これらの青色の破線のいずれかをクリックすると、トラス要素自体が選択されます。上弦材、下弦材、およびウェブ部材などのトラスから構成されるサブ要素は、個別に選択できます。
構造フレーム要素は、これらの各レイアウト線分に沿って作成されます。トラス レイアウト ファミリ内に構造フレーム要素を選択して定義できます。同じファミリのさまざまなタイプは、同じジオメトリ レイアウトを使用するさまざまなプリセット フレーム ファミリを持つことができます。
トラス タイプに関連付けられる構造部材は、ジオメトリ レイアウトに含まれています。これらの構造部材は別のサイズに変更できますが、特定のトラス ファミリ内で使用できるサイズから選択する必要があります。
