モデル内で構造フレーム要素が結合すると、2 つの要素間のジオメトリは最も簡単な方法で調整されますが、必ずしも意図したように調整されるわけではありません。

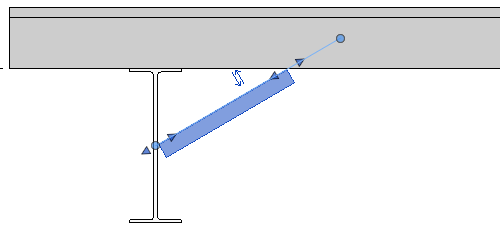

結合されたジオメトリを手動で調整することができますが、その結果には限りがあります。次の例では、母屋は角度のある軽量のブレースを持つ梁に関連付けられています。既定では、ブレースは梁と母屋の基準点に結合します。
位置基準の位置は、結合機構によってコントロールされます。結合解除により、位置基準を操作することができます。
ブレースの終点の位置を梁のより低いフランジに調整するには、最初に、ブレースの終点の位置を分離する必要があります。結合結(青い円)を右クリックし、コンテキスト メニューから[結合を禁止]を選択します。必要に応じて、梁のいずれかの終点で結合を禁止することができます。
注: [結合状態]はフィルタリングと集計のために利用できるフィールドです。これらのフィールドを使用すれば、集計表から接合の許可/禁止をコントロールできます。
作図領域のアイコンは、現在結合が禁止されていることを表しています。そのアイコンをクリックすると、ブレースを元の位置に再結合できます。

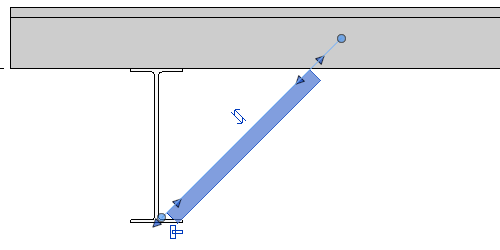

次に、分離したブレースを梁ジオメトリに沿ってドラッグしてスナップします。
注: 構造フレーム要素を分離すると、構造モデルと解析モデルの両方が分離します。必要に応じて、解析用リンクを作成できます。

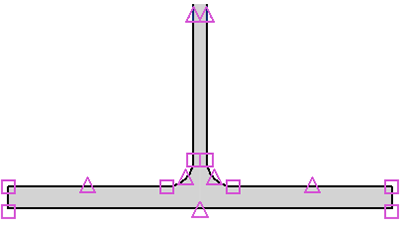

ウェブとフランジの中点と端点は、ブレースがスナップする特性点になります。次のイメージでは、これらの点の一部がハイライト表示されています。
