Generic Model Pattern Based Revit ファミリ テンプレートからパターン コンポーネント ファミリを作成します。その後、コンセプト マスのサーフェスにパターン コンポーネントを適用することができます。
- Generic Model Pattern Based Revit ファミリ テンプレートから新しいファミリを開始します。
既定で、正方形のタイル パターン グリッドが表示されます。このコンポーネント テンプレートは、グリッド、参照点、および参照線から構成されています。
- 作図領域でタイル パターン グリッドを選択します。
- タイプ セレクタで、デザインの形状およびレイアウトに最も近いパターン グリッドを選択します。 注: 定義済みのタイル パターン通芯の多くは、[長方形]と[長方形格子縞]、または[ひし形]と[ひし形格子縞]パターンのような他のタイル パターン通芯と同一です。同じように見えますが、コンセプト マスに適用すると、異なる設定が行われています。
新しいタイル パターン グリッドが適用されます。
- これでタイル ジオメトリを修正することができます。

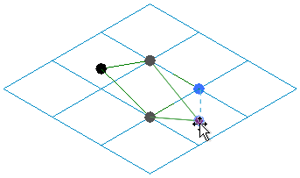

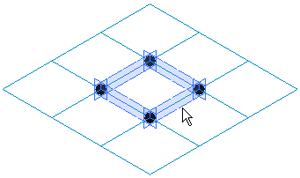

次の図で示すように、垂直方向への移動のみを許可するため、既定の参照点はロックされています。このことにより、コンポーネントの基本的な形状は維持され、比率に合わせてパターンに適用されます。コンポーネントを設計するには、仕様に点、線、その他のジオメトリを追加し、パターンを押し出します。
