鉄筋フック長さのパラメータ

[鉄筋フック長さ]ダイアログで、鉄筋タイプのフック長さパラメータを定義します。

このダイアログにアクセスするには、鉄筋の[タイププロパティ]で[フック長さ]の[編集]ボタンをクリックします。次の表の下のイメージは、これらのパラメータの図を表しています。

名前	説明
鉄筋フックタイプ	これは、この鉄筋タイプで使うことのできる鉄筋フックタイプのリストです。チェックボックスをオンにすると、その鉄筋の[始点のフック]パラメータまたは[終点のフック]パラメータでフックタイプが表示されていることを示します。
自動計算	このチェックボックスをオフにすると、[フック長さ]と[オフセット長さ]の自動計算が変更されます。
フック長さ	フックタイプの長さを表示します。
接線の長さ	フックタイプの接線の長さを表示します。
オフセット長さ	フックタイプのオフセット長さを表示します。このオプションパラメータは、主に集計表で使用します。

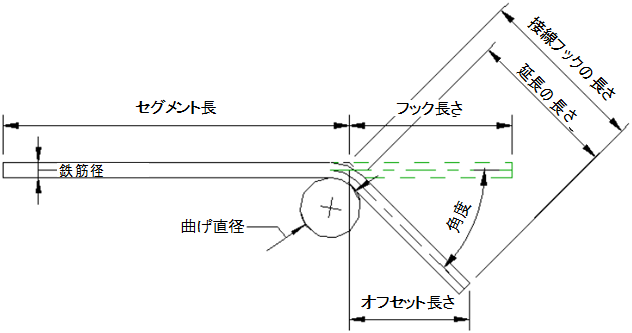

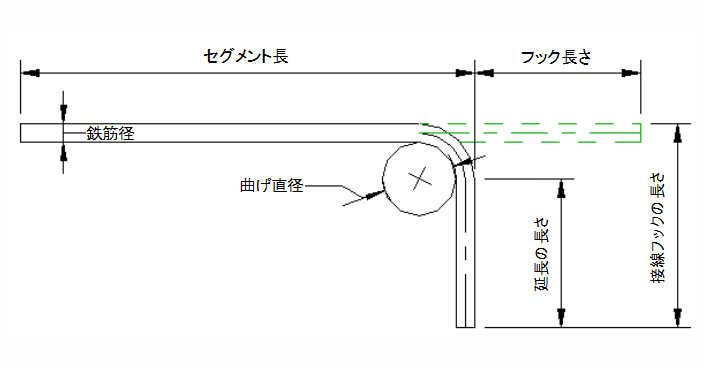

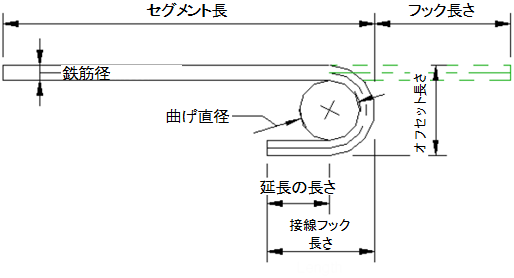

次のイメージは、鉄筋フックを定義するパラメータを表しています。

45°フック
