鉄筋フックを修正する

鉄筋をスケッチまたは修正するときに、鉄筋フックの方向と位置を手動で調整します。

タイとスターラップのフックを移動する

[Spacebar]を切り替えることで、タイおよびスターラップのフックを移動します。

1. 鉄筋を選択します。

2. [Spacebar]を押すと、鉄筋形状(およびフック)の方向が切り替わります。


フックの方向を切り替える

鉄筋の各端では、フックの方向を切り替えるコントロールを使用できます。これらのコントロールは、スケッチ モードからアクセスします。

1. 鉄筋を選択します。

2. [修正 | 構造鉄筋]タブ [モード]パネル [スケッチを編集]をクリックします。

3. をクリックしてフックの方向を下に変更します。

4. [修正 | 構造鉄筋] > [鉄筋のスケッチを編集]タブ [モード]パネル [編集モードを終了]をクリックします。フックの方向が表示されます。


フックを交換する

フックを交換するコントロールを使用することで、鉄筋フックの位置を変更します。これらのコントロールは、スケッチ モードからアクセスします。

1. 鉄筋を選択します。
2. [修正 | 構造鉄筋]タブ [モード]パネル [スケッチを編集]をクリックします。

フックの方向のコントロールが表示されていることに注目してください。

3. フックを交換するコントロール をクリックすると、配置した鉄筋の各端にあるフックが交換されます。

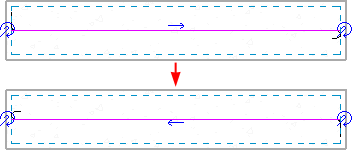

   鉄筋フック交換側

4. [修正 | 構造鉄筋] > [鉄筋のスケッチを編集]タブ [モード]パネル [編集モードを終了]をクリックします。
