傾斜天井を作成する

建築モデルには傾斜天井およびカテドラル型天井を作成することができます。

傾斜天井を作成するには、次のいずれかの方法を使用します。

• 天井の境界をスケッチまたは編集する際に勾配矢印を描画する。
• 平行する天井スケッチ線の基本プロパティから、オフセットの値を指定する。
• 単一の天井スケッチ線の[勾配を定義]および[勾配]プロパティの値を指定する。

カテドラル型天井

Revit では、天井要素は 1 方向にのみ傾斜できます。

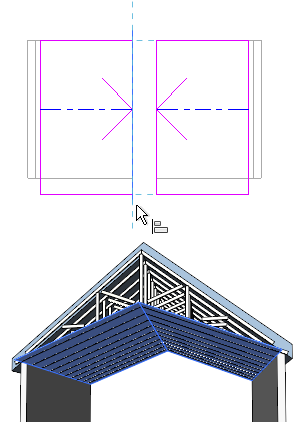

カテドラル型天井を作成するには、それぞれ別の方向に傾斜する複数の天井を作成します。その後、天井の位置を合わせてロックし、カテドラル型天井を作成します。
