モデルに、壁面を通過する押し出しなどの交差ジオメトリが含まれている場合、Revit LT は交点の線分に沿った新しいエッジを作成しません。その結果、Revit LT が書き出し中に間違って隠線処理を除外することがあります。隠線処理をオンにした状態でデザインのビューを書き出す場合、他の CAD アプリケーションでこのビューを開くときに予期しない結果になることがあります。「[隠線処理]表示スタイルについて」を参照してください。
すべての可視線分を表示するために、1 つのサーフェスに別のサーフェスを通過させる前に開口部を作成するか、ジオメトリを結合してエッジを作成することをお勧めします。

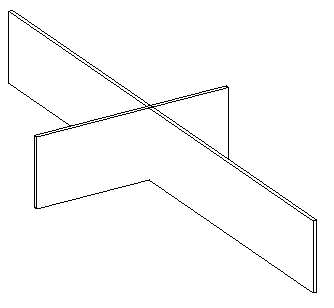

隠線処理モードの交差している壁と押し出し(サーフェスの交点にはエッジなし)
