プロジェクトまたはファミリ内の要素をグループ化してから、そのグループをプロジェクトまたはファミリ内に複数回配置します。
要素をグループ化すると、繰り返しレイアウトを表す図形や、多くの建築プロジェクト(ホテルの部屋、集合住宅、階の繰り返しなど)に共通の図形を作成する必要がある場合に便利です。

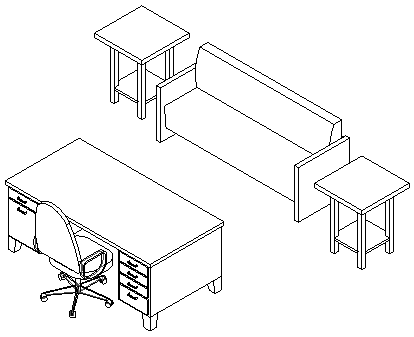

配置するグループの各インスタンスについて、それらの間の関連付けが存在します。たとえば、グループの作成をベッド、壁、窓などで行ってから、プロジェクトに該当グループの複数インスタンスを配置します。あるグループについて壁を修正する場合、その変更はグループ内の全インスタンスに対して行われ、修正が簡単になります。
次のものを作成できます。
- モデル要素が含めることができるモデル グループ。
- 文字や塗り潰し領域など、ビュー固有の要素を含めることができる詳細グループ。
- 特定のモデル グループに関連付けられているビュー特定の要素を含むことができるアタッチされた詳細グループ

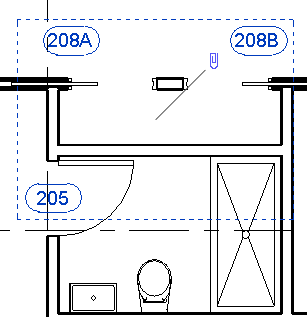

ドアのタグを含むアタッチされた詳細グループ
グループには、モデルとビュー固有の要素両方を含めることはできません。両方のタイプの要素を選択し、それらをグループ化しようとした場合、Revit LT ではモデル グループが 1 つ作成され、そのモデル グループ用の、アタッチされた詳細グループの中に詳細要素が配置されます。詳細要素とモデル グループの両方を選択した場合でも、結果は同じです。つまり、Revit LT では、そのモデル グループ用の詳細要素のアタッチされた詳細グループが作成されます。
グループ化するときの制限事項
要素が一緒にコピーできない場合は、これら要素は一緒にグループ化することはできません。コピー制限の詳細は、「クリップボードに要素をコピーする」を参照してください。
