面を分割する

[面を分割]ツールを使って、選択した要素の面を分割します。このコマンドを使っても、要素の構造は変更されません。

ファミリ以外のインスタンスで[面を分割]を使用できます。面を分割した後で、別のマテリアルをこの面の断面図に適用するには[ペイント]ツールを使用できます。「要素の面にマテリアルを適用する」を参照してください。

例

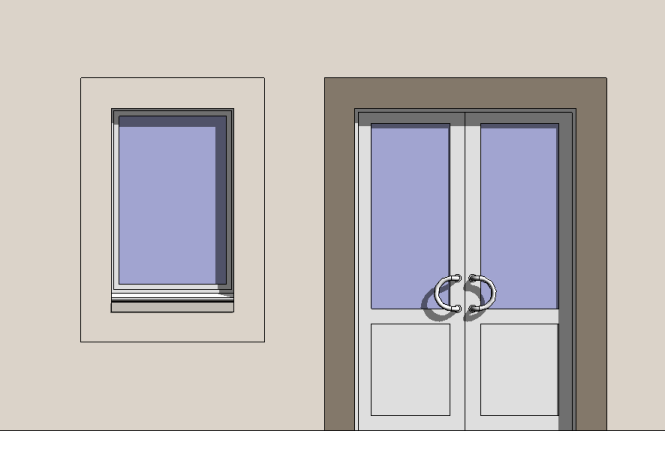

分割された面(窓の周り)がある壁のペイント前

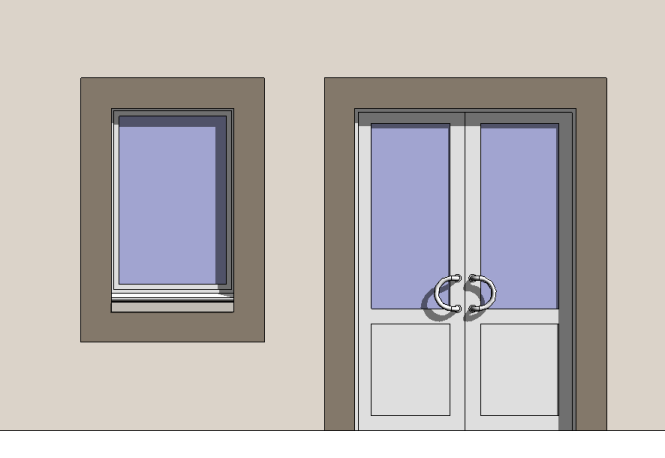

分割された面(窓の周り)がある壁のペイント後

面を分割するには

1. [修正]タブ [ジオメトリ]パネル (面を分割)をクリックします。
2. ハイライト表示する要素面に、カーソルを合わせます。目的の面を選択するには、[Tab]を押します。
3. クリックして面を選択します。
4. 分割するサーフェス エリアをスケッチします。
   注: スケッチは、面内の閉じたループにあるか、面の境界上で終わる開いたループにある必要があります。

   例

   次の例では、ドア周りの境界と同じペイントがされるように、窓の周りの壁が分割されています。


5. (編集モードを終了)をクリックします。

ヒント: 柱の面は分割できます。ただし、プロジェクトに分割面のある柱のインスタンスを複数作成する場合は、ファミリ エディタで柱を作成し、そこで分割を適用します。
