この手順では、バルブ内の流れシミュレーションを開始します。シミュレーションを実行してから完了するまでに約 5～7 分かかります。

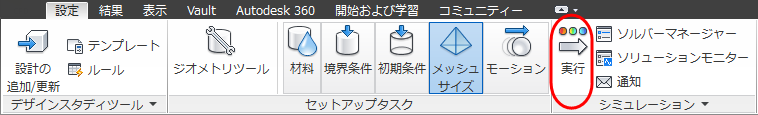

1. [設定]タブで[実行]をクリックします。

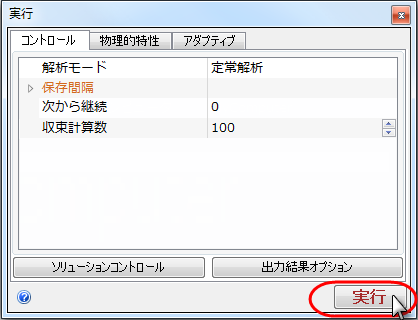

2. このモデルには既定の設定が最適であるため、[実行]をクリックしてシミュレーションを開始します。
実行中に、計算された結果を確認することができます。
次にいくつかの注意点を示します。

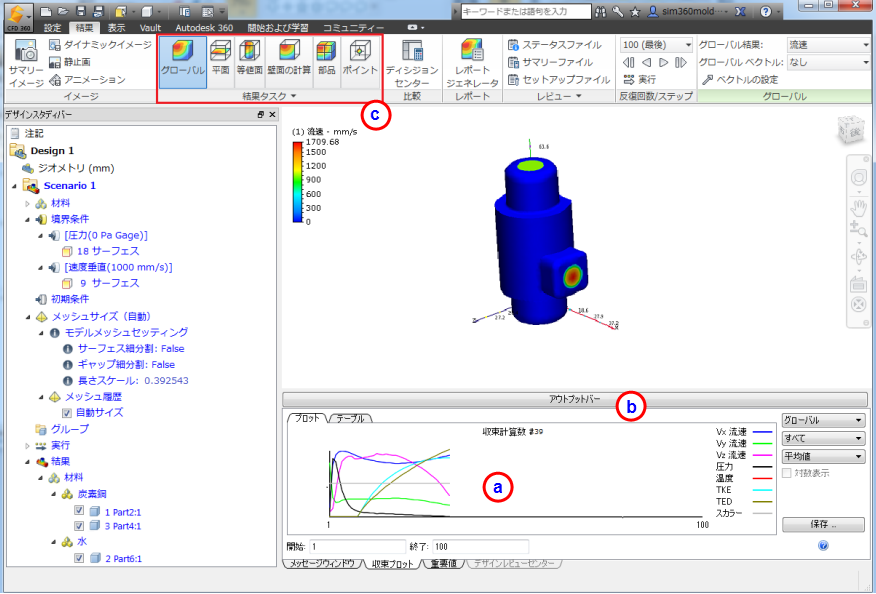

- a. これは、収束プロットです。シミュレーションがどのように実行されているかを示します。シミュレーションが完了し、解析がこれ以上変化しなくなると、線分がフラットになります。
- b. モデルを大きいビューで表示するには、[アウトプット バー]ボタンをクリックしてアウトプット バーを最小化します。
- c. 結果はシミュレーション中に更新されます。[結果] コントロールを使用して表示することができます。

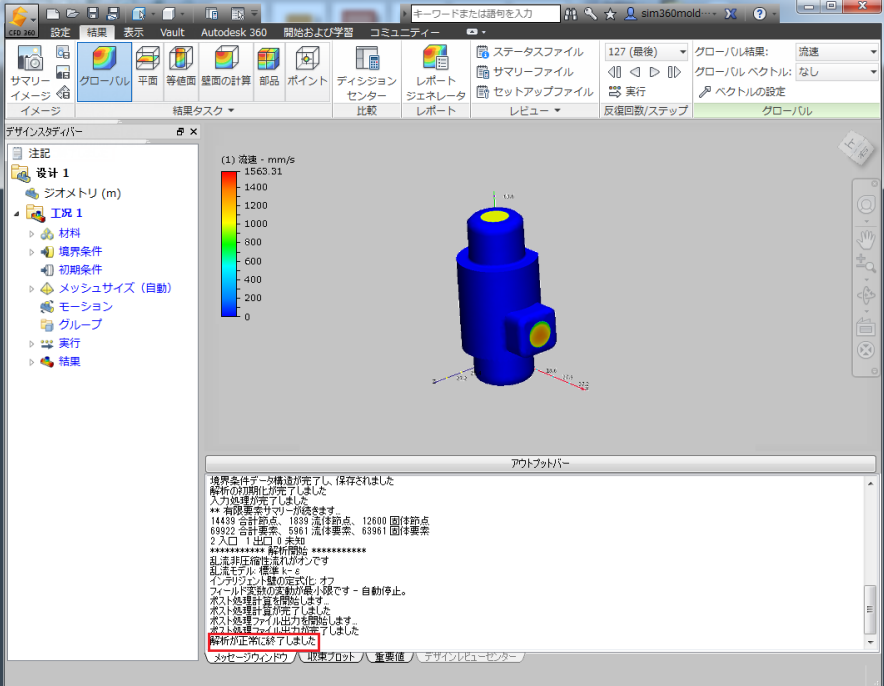

数分後にシミュレーションが完了します。
次は、結果を可視化します。
