この手順では、Autodesk® Simulation CFD でバルブのモデルを開きます。

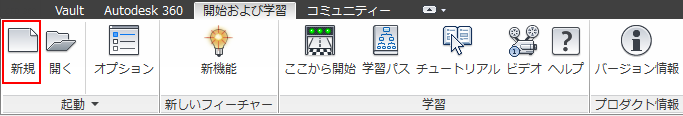

1. Simulation CFD を起動し、[新規]をクリックします。

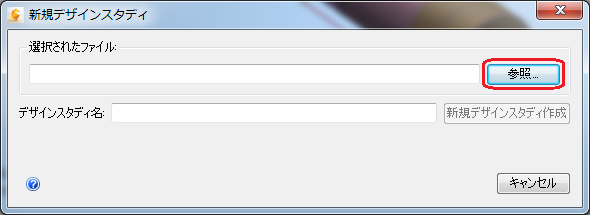

[新規デザイン スタディ]ダイアログで、[参照...]をクリックします。

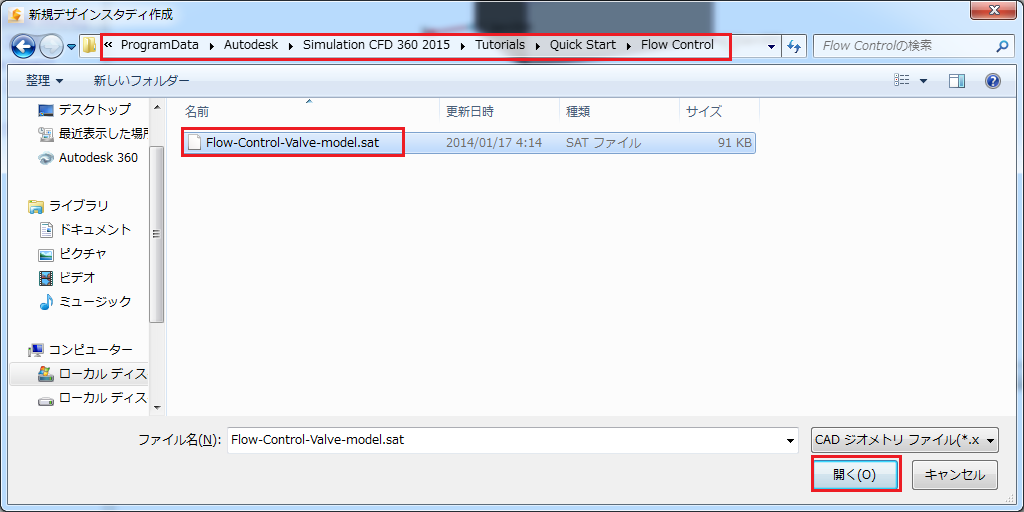

3. C:¥ProgramData¥Autodesk¥Simulation CFD 2015¥Tutorials¥Quick Start¥Flow Control に移動し、Flow-Control-Valve-model.sat を選択します。[開く]をクリックします。
ProgramData フォルダが見つかりませんか?
ファイルブラウザウィンドウを開きます（スタートメニュー > コンピューター）
左上隅の整理 > フォルダーと検索のオプションをクリックします。
表示タブをクリックします。
隠しファイル、隠しフォルダー、および隠しドライブを表示するオプションを選択します。
OKボタンをクリックする。
Simulation CFD Flex の使用?
次に移動します。C:¥ProgramData¥Autodesk¥Simulation CFD Flex 2015¥Tutorials¥Quick Start¥Flow Control

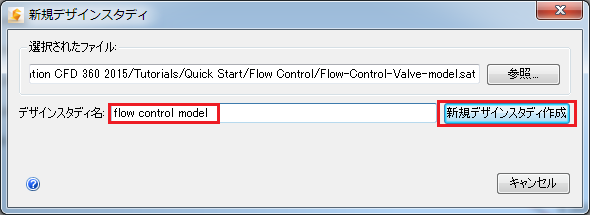

4. [新しいデザイン スタディ]ダイアログで、[デザイン スタディ名]に名前を入力し、[新規デザイン スタディ作成]をクリックします。
5. 読み込まれたジオメトリはメートル単位なので、これを mm 単位に変換する必要があります。これには、以下を行います：

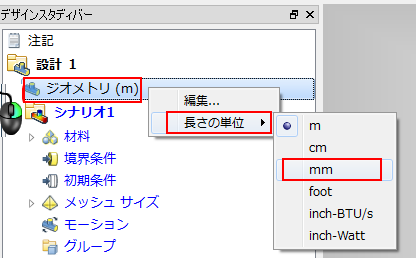

- [デザイン スタディ バー]のジオメトリ ブランチを右クリックし、[長さの単位]、[mm]の順にクリックします。

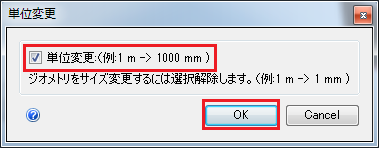

- [単位変更]ダイアログ ボックスで、[単位変更]がチェックされていることを確認し、[OK]をクリックします。
次のようになっていることを確認します。

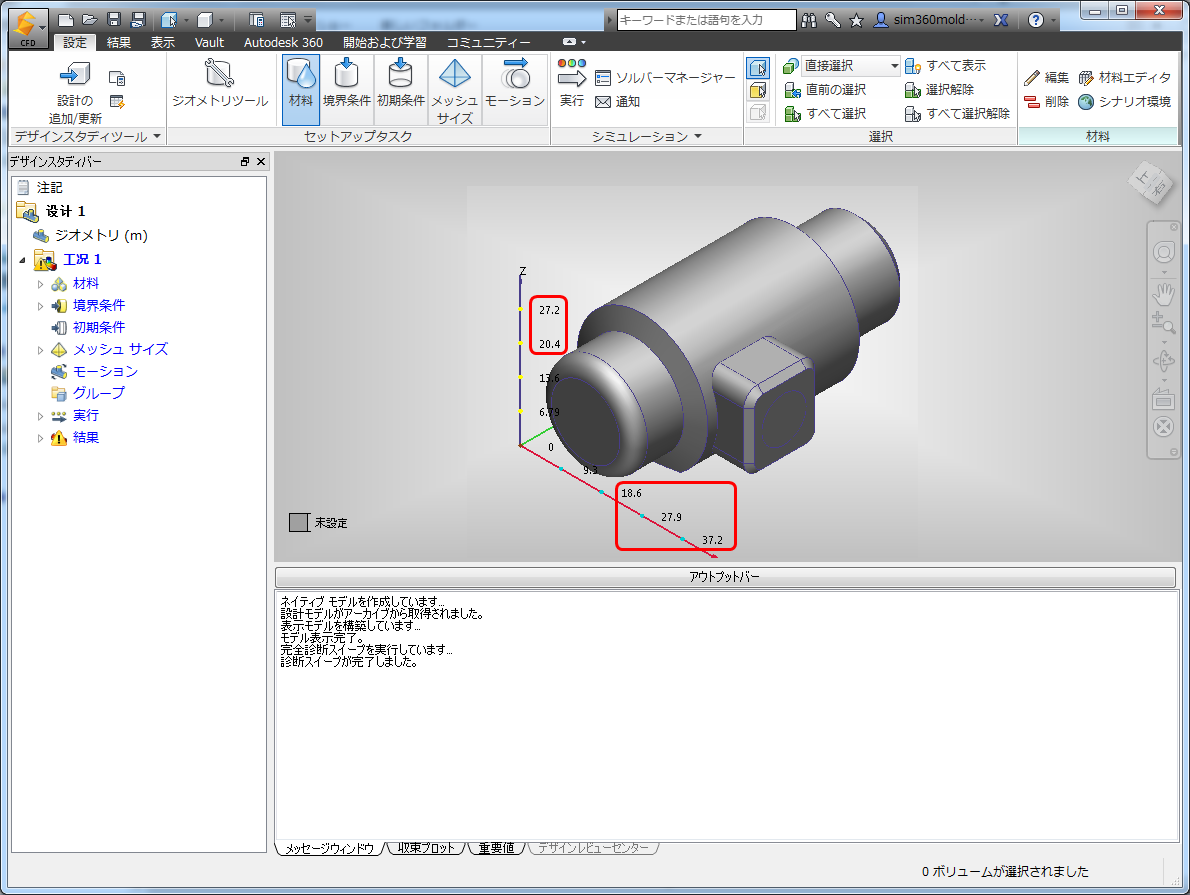

Autodesk® Simulation CFD が起動し、モデルが表示されている。軸上の寸法値に注目してください。
