Autodesk Simulation CFD では、複数の操作モードを選択できます。デフォルトのモードに加えて、いくつかの CAD システムの 1 つを模倣するモードを選択することができます。
特定のマウス モードを選択するには:
- アプリケーションメニュー（ユーザ インタフェースの左上隅の丸いボタン）を開きます。
- オプションをクリックします。
- 操作タブを選択します。
- 操作モードからCADシステムを選択します。
- OKをクリックします。
注: CAD依存モードを選択すると、モデルを開いたCADツールに合わせてマウスモードが自動的に設定されます。

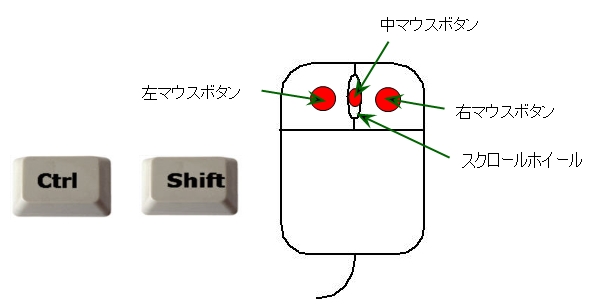

マウス モードの概要を以下の表に示します。次の略語が使用されています。
|
LMB |
左マウスボタン |
|
MMB |
中マウスボタン |
|
RMB |
右マウスボタン |
|
スクロールホイール |
スクロールホイールを回転 |
|
Ctrl |
「Ctrl」キーを押した状態にします。 |
|
Shift |
「Shift」キーを押した状態にします。 |
スクロール ホイールのズーム方向
既定では、手前方向にスクロール ホイールを回転すると、モデルを拡大ズームできます。ホイールを前方方向に回転して拡大ズームするには、次の操作を行います。
- アプリケーション メニュー ボタン(ユーザ インタフェースの左上隅)をクリックします。
- [オプション]をクリックします。
- [ユーザ インタフェース]ダイアログ ボックスで、[操作方法と選択方法]をクリックします。
- [ズーム方向を反転]メニューで[オン]を選択します。
- 変更を有効にするために、Simulation CFD を終了して再起動します。
Autodesk Simulation CFD
モデルの操作
| 拡大 | スクロールホイール |
| 回転 | Shift+MMB |
| 移動 | MMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | Ctrl + MMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置で Ctrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング コマンドをアクティブ + Ctrl + MMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置で Ctrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
Autodesk Inventor
モデルの操作
| 拡大 | スクロール ホイール(または F3 + LMB) |
| 回転 | Shift + MMB (または F4 + LMB) |
| 移動 | MMB (または F2 + RMB) |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | Ctrl + RMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でCtrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + Ctrl + RMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でCtrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
Autodesk Revit
モデルの操作
| 拡大 | スクロールホイール |
| 回転 | Shift+MMB |
| 移動 | MMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | Ctrl + RMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でCtrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + Ctrl + RMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でCtrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
Simulation CFD
モデルの操作
| 拡大 | Ctrl + LMB |
| 回転 | Ctrl+MMB |
| 移動 | Ctrl + RMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | MMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でCtrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング コマンドをアクティブ + MMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でCtrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
CoCreate Modeling
モデルの操作
| 拡大 | Ctrl + LMB |
| 回転 | Ctrl+MMB |
| 移動 | Ctrl + LMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | MMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でMMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + MMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でMMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
Pro/Engineer
モデルの操作
| 拡大 | Ctrl+MMB |
| 回転 | MMB |
| 移動 | Shift+MMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | Ctrl + RMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でCtrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + Ctrl + RMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でCtrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
SolidWorks
モデルの操作
| 拡大 | Shift+MMB |
| 回転 | MMB |
| 移動 | Ctrl+MMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | Ctrl + RMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でCtrl + RMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + Ctrl + RMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でCtrl + RMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
UGNX
モデルの操作
| 拡大 | Ctrl + RMB |
| 回転 | Ctrl + MMB |
| 移動 | Ctrl + LMB |
| ホイールズーム | スクロールホイール |
解析結果測定
| モデルサーフェスの測定 | 目的の位置でShift + Ctrl |
| 平面切断面上の測定 | 切断面上の目的の位置でShift |
エンティティの可視化
| 選択/選択解除 | LMB |
| 複数選択（ラバーバンド） | LMB + 選択するオブジェクトの周囲をドラッグ |
| エンティティの非表示 | MMB |
| 非表示のエンティティの表示 | Ctrl + スクロールホイール |
| すべての非表示のエンティティの表示 | モデル外の位置でMMB |
| 結果内のサーフェスを非表示 | サーフェスブランキング + MMB |
| 結果内の非表示のサーフェスを表示 | Ctrl + スクロールホイール |
| 結果内のすべての非表示のサーフェスを表示 | モデル外の位置でMMB |
| 表示／非表示履歴の再生 | Ctrl +スクロールホイール |
