이 대화상자에서는 벌지 하위 오브젝트 수준에서 피지크의 벌지 각도 표시 방식을 사용자 정의할 수 있습니다.
-
피지크 수정자가 적용된 메시 선택 >
수정 패널 > 벌지 하위 오브젝트 수준 > 벌지 롤아웃 > 표시 그룹 > 표시 옵션 클릭

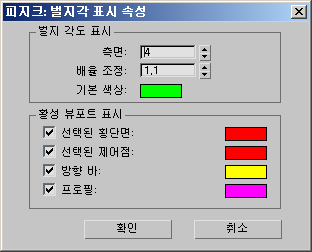

인터페이스
벌지 각도 표시 그룹
- 측면
- 벌지 각도 외피가 뷰포트에 표시하는 면 수를 지정합니다. 기본값은 4입니다.
- 배율 조정
- 뷰포트의 외피 표시 배율을 지정합니다. 기본값은 1.1입니다.
- 기본 색상
- 뷰포트에서 벌지 각도 외피 색상을 변경하려면 클릭합니다.
활성 뷰포트 표시 그룹
- 선택한 횡단면
- 이 확인란은 선택된 횡단면 표시를 토글합니다. 기본적으로 설정되어 있습니다.
색상 견본을 클릭하여 뷰포트에 표시된 선택된 횡단면의 색상을 변경합니다.
- 선택한 제어점
- 이 확인란은 선택된 제어점 표시를 토글합니다. 기본적으로 설정되어 있습니다.
색상 견본을 클릭하여 뷰포트에 표시된 선택된 제어점의 색상을 변경합니다.
- 방향 바
- 이 확인란은 방향 바 표시를 토글합니다. 기본적으로 설정되어 있습니다.
색상 견본을 클릭하여 뷰포트에 표시된 방향 바의 색상을 변경합니다.
주: 벌지 편집기를 열면 뷰포트에 방향 바가 표시됩니다. - 프로필
- 이 확인란은 프로필 표시를 토글합니다. 기본적으로 설정되어 있습니다.
색상 견본을 클릭하여 뷰포트에 표시된 프로필의 색상을 변경합니다.
주: 벌지 편집기를 열면 뷰포트에 벌지 프로필이 표시됩니다.
