3ds Max 수정자를 사용하여 솔리드 부분의 모양을 변경합니다.
부분의 모양 편집:
- 수정자 리스트에서 구부리기를 선택합니다.
- 구부리기 매개변수를 다음과 같이 설정합니다.
- 축 = X
- 각도 = 70도
- 방향 = –90

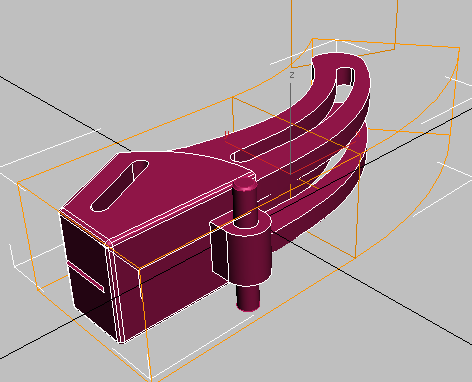

결과는 완전히 원하는 목표대로 나타나지 않습니다.
모든 오브젝트가 구부러지고 기준은 피벗 핀에서 멀리 이동되었습니다. 클램프의 날은 구부러지지만 기준은 변경되지 않고 동일한 위치에 유지되도록 구부리기를 제한하려고 합니다.
- 구부리기 매개변수 롤아웃
제한 그룹에서 효과 제한을 켠 다음 상한 값을 70mm로 변경합니다.

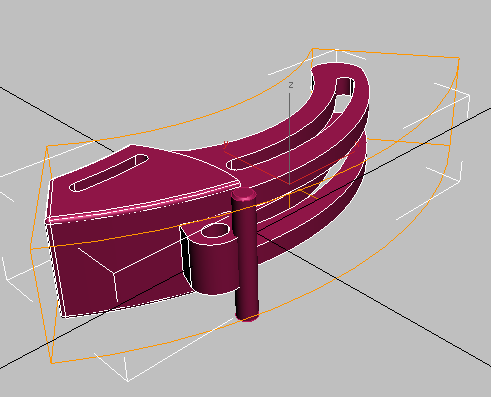

이제 클램프 날의 끝이 구부러졌습니다.

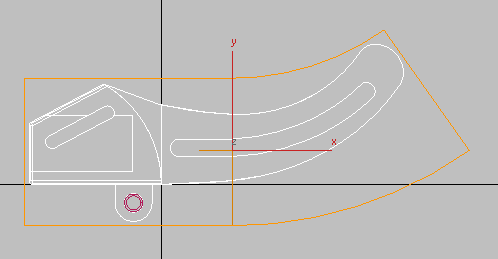

이 결과는 맨 위 뷰포트에서 더 쉽게 확인할 수 있습니다.
주: 몸체 오브젝트에 적용하여 Inventor로 다시 내보낼 수 있는 수정자는 수정 메뉴 파라메트릭 디포머로 그룹화된 수정자입니다. 이러한 수정자는 원본 형상의 속성을 변경하지 않고 해당 형상을 변형합니다. 예를 들어 메시 편집 또는 폴리 편집 수정자를 적용할 수 없고 Inventor로 다시 내보낼 수 없습니다. 왜냐하면 이러한 수정자는 몸체 오브젝트 형상을 Inventor에서 부품을 솔리드로 구성하는 데 필요한 몸체 오브젝트 정보를 유지하지 않는 메시 또는 폴리 구조로 바꾸기 때문입니다.
이 절차의 목표는 클램프의 날에 곡률을 더 추가하는 것입니다.
