이 단원에서는 정점 및 가장자리 하위 오브젝트 조정을 사용하여 헬멧의 기본 모양을 완성합니다.
장면 설정:
- 직접 만든 장면으로 작업을 계속 진행하거나
을 사용해 helmet_02.max 장면을 엽니다. - 새 파일을 연 경우
을 사용해 헬멧을 선택하고
수정 패널이 활성화되어 있는지 확인합니다. 또한
(NURMS 사용) 및 NURMS
(케이지 표시)를 꺼야 합니다.
돌출 미세 조정:
- 뷰포트에서 왼쪽 뷰로 전환합니다. 뷰포트가 음영 처리되어 있는 경우 F3 키를 눌러 음영 처리를 끄고 와이어프레임 뷰에 헬멧을 표시합니다.
돌출된 헬멧 테두리에서 약간의 웨이브를 확인합니다.
- 리본 다각형 모델링 패널에서

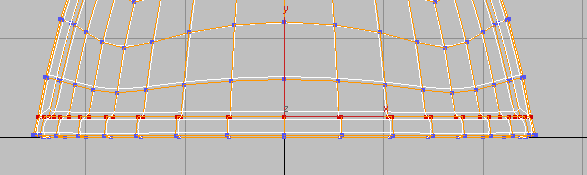

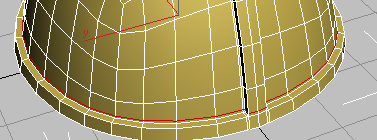

(정점)을 활성화한 다음 을 사용해 테두리의 맨 위에 있는 정점의 행을 영역 선택합니다.
팁: 추가 정점을 선택한 경우
키를 누른 상태에서 클릭하거나 을 사용해 선택에서 제거합니다. - 리본 정렬 패널에서
(Z에 정렬)을 클릭하여 모든 정점을 Z축의 평균 방향을 따라 정렬합니다.

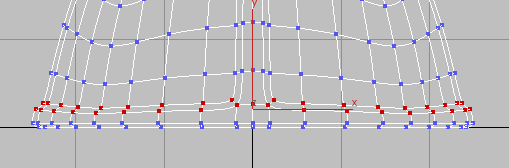

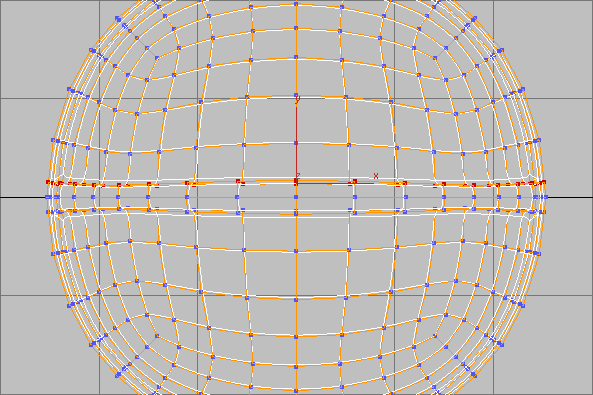

- 맨 위 뷰로 전환하고 을 사용해 융기 돌출의 한쪽에 있는 정점을 영역 선택합니다.
- 리본 정렬 패널에서

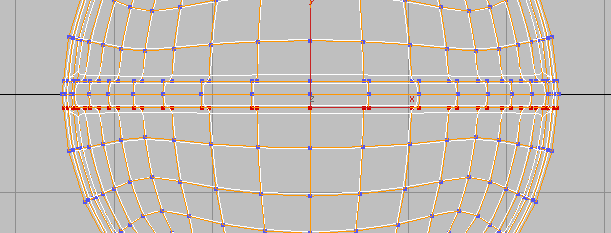

(Y에 정렬)을 클릭하여 모든 정점을 Y축의 평균 방향을 따라 정렬합니다. - 융기 돌출의 반대쪽에 있는 정점을 영역 선택하고 (Y에 정렬)을 다시 클릭합니다.

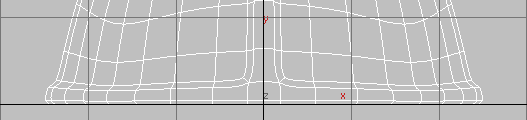

이제 돌출된 융기의 가장자리도 직선입니다.
- 뷰포트를 투시 뷰로 다시 변경합니다.
- 리본 다각형 모델링 패널에서
(가장자리)를 활성화합니다. - 수정 선택 패널에서
(링 모드)를 클릭하여 켭니다.

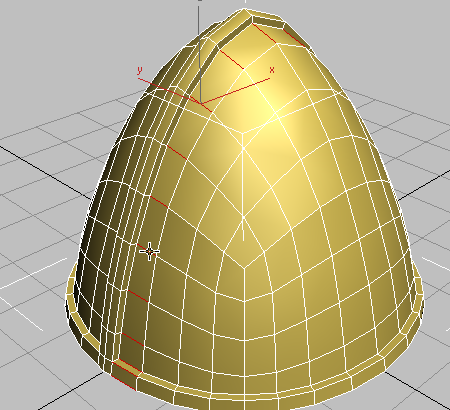

- 을 사용해 헬멧의 융기 바로 왼쪽에 있는 수평 가장자리 중 하나를 클릭하여 선택합니다.
링 모드에서 클릭한 가장자리에 평행한 가장자리를 모두 선택합니다.
- 루프 패널에서
키를 누른 채

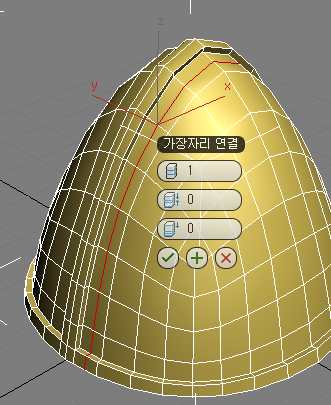

(연결)을 클릭합니다. 3ds Max에 연결 도구에 대한 캐디 컨트롤이 표시됩니다.

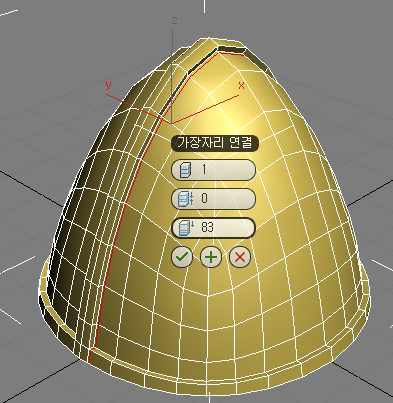

- 새 가장자리 루프가 융기의 기준에 매우 가깝도록 세 번째 컨트롤인 슬라이드의 값을 83으로 설정한 다음
(확인)을 클릭합니다.

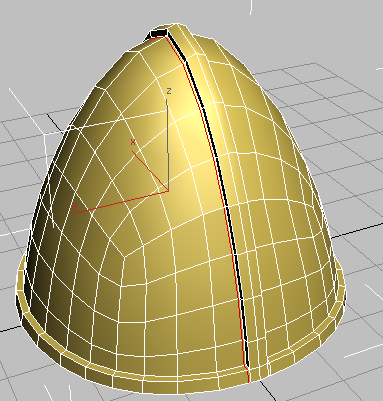

루프가 왼쪽으로 슬라이딩됨
-

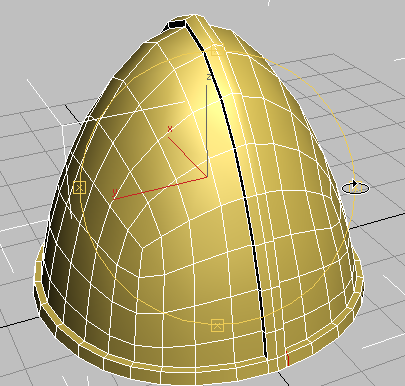

을 사용해 뷰포트를 궤도 선회하여 헬멧 융기의 다른 쪽을 표시합니다.
- 편집 패널에서
(신속한 루프)를 켭니다.
- 헬멧 표면 위로 마우스를 드래그합니다. 마우스를 드래그하면 초록색 가상 루프가 나타납니다. 이 가상 루프를 사용하여 루프를 배치할 위치를 시각화할 수 있습니다.

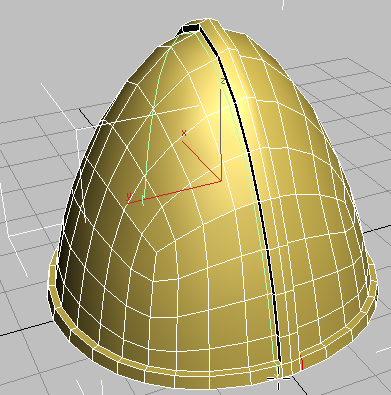

클릭하여 헬멧 왼쪽에 새로운 수직 가장자리 루프를 배치합니다. 반대쪽에 배치한 루프처럼 돌출된 융기의 기준에 가까워야 합니다.
신속한 루프를 사용하면 신속하게 루프를 만들고 모델에 배치할 수 있습니다.

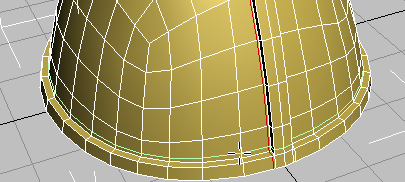

- 다시 신속한 루프를 사용하여 수평 가장자리 루프를 배치합니다. 이번에는 헬멧의 돌출된 테두리 바로 위에 배치합니다.
클릭하여 루프를 만듭니다.
이러한 평행 가장자리 루프를 추가하면 기존 가장자리가 보강되어 이전 단원에서 본 것처럼 많이 스무딩되지 않습니다.
(신속한 루프)를 클릭하여 끕니다.
(가장자리)를 클릭하여 가장자리 하위 오브젝트 수준을 종료합니다.
스무딩이 적용된 헬멧 보기:
- 리본 편집 패널에서 (NURMS 사용)을 클릭하여 켠 다음 F4 키를 눌러 모서리 면을 끄고 추가된 가장자리 루프가 돌출 기준에 더 날카로운 각도를 어떻게 제공하는지 확인합니다.

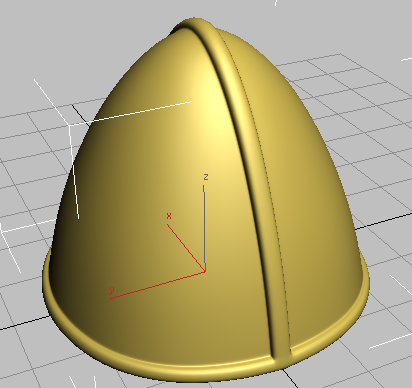

더 날카로운 돌출을 보여주는 헬멧
- F4 키를 눌러 모서리 면을 다시 표시하고
(NURMS 사용)을 클릭하여 끈 다음 기본 모델을 다시 표시합니다.
작업 저장:
- 장면 파일을 my_helmet_03으로 저장합니다.
