Inventor에서 모델 내보내기

먼저 Inventor를 사용하여 SAT 파일로 모델을 내보냅니다.

Autodesk Inventor를 열고 부품을 SAT 형식으로 내보내기:

시스템에 Autodesk Inventor가 설치되지 않은 경우 다음 단원인 모델을 3ds Max Design으로 가져오기로 건너뛸 수 있습니다.

1. Autodesk Inventor를 시작합니다.
2. 리본 시작 패널에서 (열기)를 클릭합니다. 3ds Max 자습서 프로젝트의 ₩import₩Inventor_files 폴더로 이동하여 blade_clamp.ipt 파일을 엽니다.

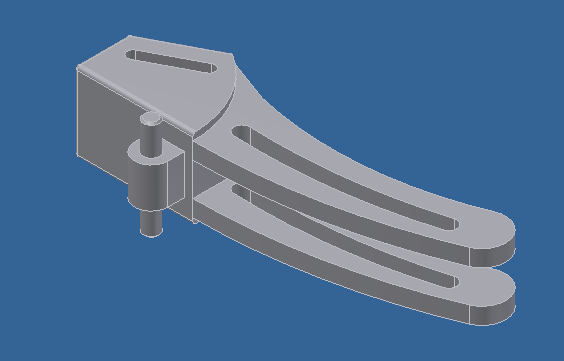

   이 모델은 핀에 마운트된 작은 날 클램프입니다.


3. 응용 프로그램 메뉴에서 내보내기 CAD 형식을 선택합니다.

   Inventor에 다른 이름으로 사본 저장 대화상자가 열립니다.

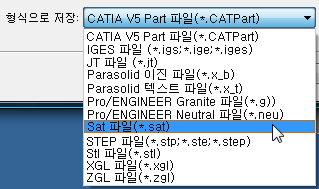

4. 파일 형식 드롭다운 리스트에서 "SAT 파일(*.sat)"을 선택합니다. 파일 이름을 my_blade_clamp.sat로 변경한 다음 저장을 클릭합니다.


   Inventor에서 blade_clamp.ipt와 동일한 폴더에 my_blade_clamp.sat를 저장합니다.

5. Autodesk Inventor를 종료합니다.
