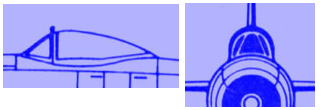

이 특정 모델의 조종석 캐노피는 P-47에 대한 캐노피 옵션 중 하나인 버블 캐노피입니다. 조종사는 유리 버블에 앉습니다. 앞쪽 방풍 유리 양쪽에는 두 개의 측면 방풍 유리가 표시되며 세 개의 방풍 유리는 롤바와 같은 금속 스트러트의 지지를 받습니다.
주: 더 많은 금속이 장착된 이전 스타일의 캐노피뿐만 아니라 버블 캐노피가 있는 P-47의 멋진 사진은 웹 사이트에서 찾을 수 있습니다.
단원 설정:
- 이전 단원의 장면으로 작업을 계속하거나
을 사용해 \modeling\p47\p47_04.max를 엽니다. - 파일을 여는 경우
을 사용해 P-47을 선택합니다. 리본
다각형 모델링 패널에서 수정 모드를 클릭합니다. - 리본 편집 패널에서
(NURMS)를 끕니다.

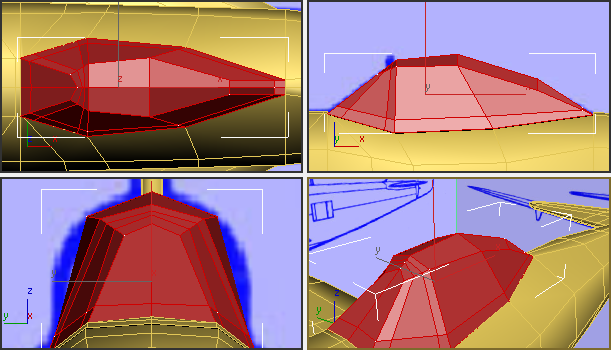

앞쪽 방풍 유리의 모양 조정:

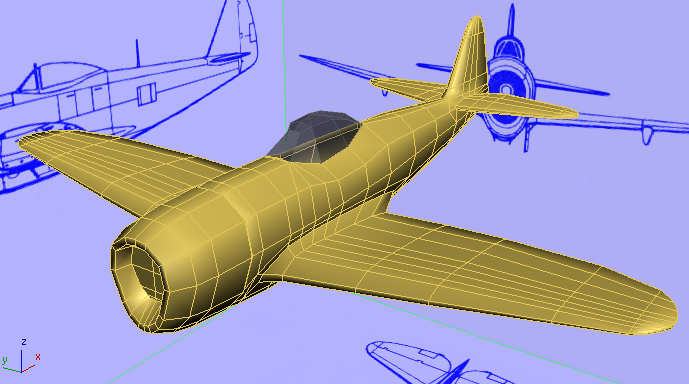

- 뷰포트를 마우스 오른쪽 버튼으로 클릭하고 쿼드 메뉴에서 모두 숨기기 해제를 선택합니다.

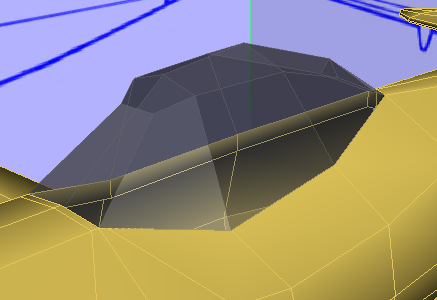

이제 캐노피가 다시 표시됩니다.
- 투시 뷰포트에서
궤도,
이동 및
확대/축소를 수행하여 캐노피가 더 자세히 보이도록 합니다.

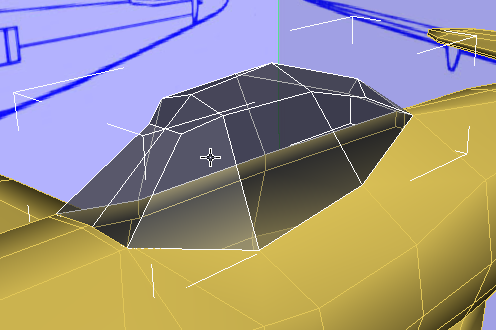

- 을 사용해 캐노피를 선택하고 필요한 경우 F4 키를 눌러 모서리 면을 표시합니다.

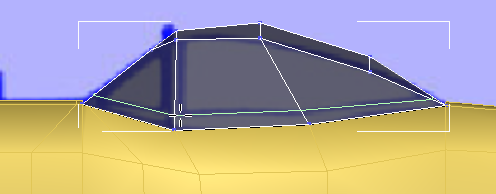

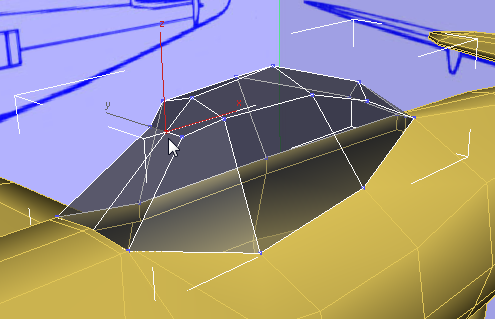

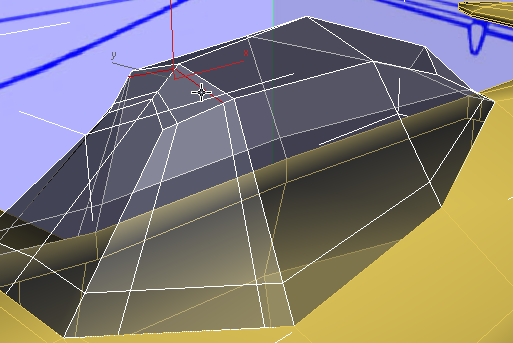

(정점) 하위 오브젝트 수준으로 이동합니다. 을 사용해 앞쪽 방풍 유리의 맨 위 중심에 있는 정점을 선택합니다.
- 리본 편집 패널에서
(가장자리로 제약)을 활성화합니다. 그런 다음

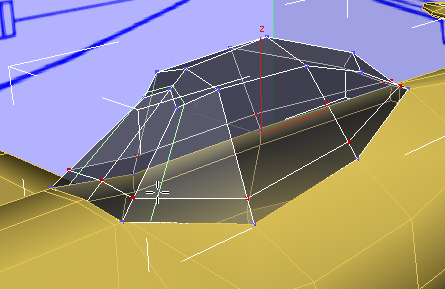

을 사용해 정점을 위쪽으로 이동하여 전면 방풍 유리를 뾰족하게 지정합니다.
(오브젝트 선택)을 활성화하여 이동을 비활성화합니다. - 리본 편집 패널에서
(없음으로 제약)을 활성화합니다.
가장자리를 추가하여 금속 부분 보강:
- 리본 편집 패널에서

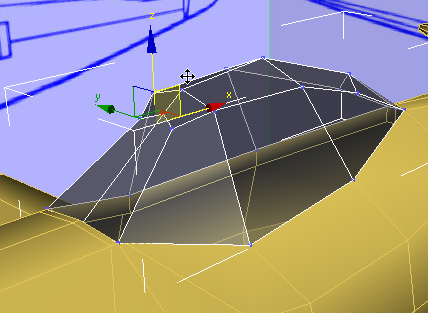

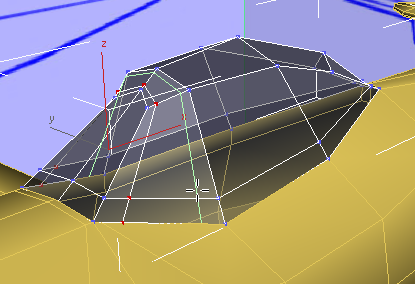

(신속한 루프)를 켭니다. - 다음과 같이 가장자리 루프를 추가하여 캐노피의 금속 부분을 보강합니다.
- 캐노피의 기준에서 수평으로 추가 팁: 이 부분에 대한 전면 뷰포트를 사용하여 루프를 청사진 이미지에 맞출 수 있습니다.
- 전면 방풍 유리를 정의하는 가장자리 바로 뒤에서 수직으로 추가
- "롤바" 스트러트를 정의하는 가장자리 바로 앞에서 수직으로 추가
- 캐노피의 기준에서 수평으로 추가
- 마우스 오른쪽 버튼을 클릭하여 신속한 루프 도구를 종료합니다.
(가장자리) 하위 오브젝트 수준으로 이동합니다. - 을 사용해 클릭하고
키를 누른 채 클릭하여 "롤바" 스트러트의 맨 위 전면에 있는 가장자리 두 개를 선택합니다.

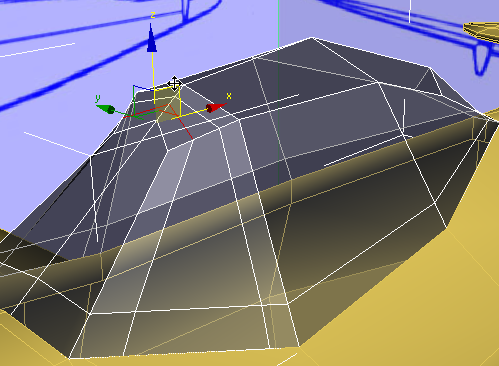

- 리본 편집 패널에서 (가장자리로 제약)을 활성화합니다. 그런 다음 을 사용해 가장자리를 앞쪽으로 약간 이동하여 스트러트에 보다 균등한 폭을 지정합니다.

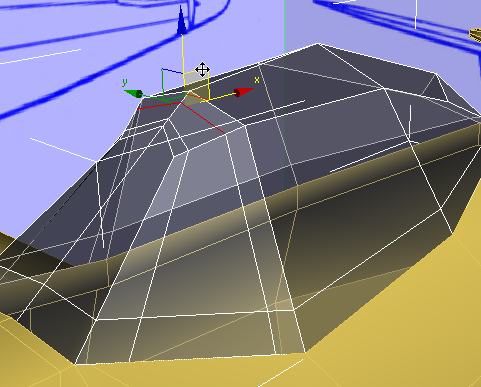

- 방풍 유리 프레임의 뒷면을 정의하는 맨 위 가장자리 두 개를 유사하게 조정하고 을 사용해 약간 뒤로 이동하여 프레임의 폭이 더 균등해지도록 합니다.
- (오브젝트 선택)을 활성화하여 이동을 비활성화합니다.
- 리본 편집 패널에서 (없음으로 제약)을 활성화합니다.
금속 부분에 폭 추가:
(다각형) 하위 오브젝트 수준으로 이동합니다.
(모든 선택 범위 확대/축소)를 클릭합니다.

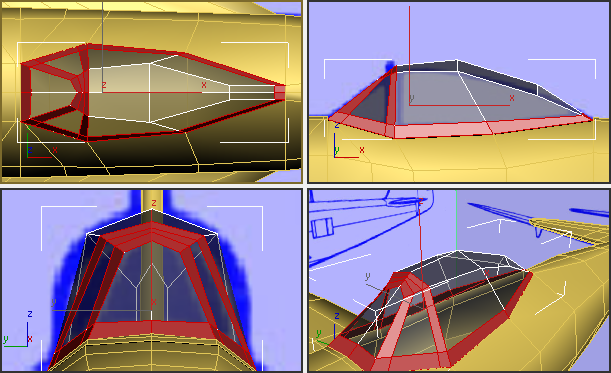

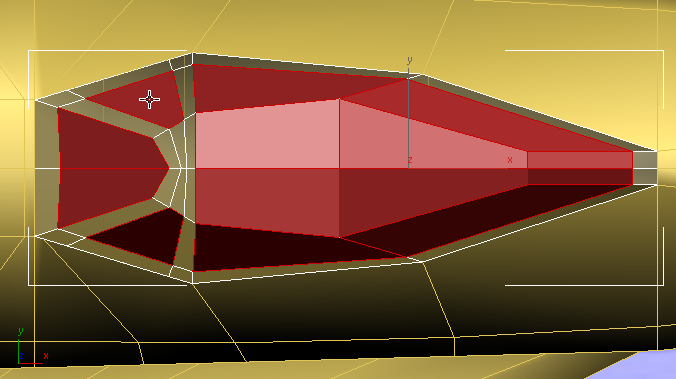

주: 다각형 하위 오브젝트 수준으로 변경하면 그림과 같이 선택한 다각형을 모두 표시할 수 있습니다.- 을 사용해 캐노피 바깥쪽을 클릭하여 다각형을 모두 선택 취소합니다. 그런 다음 클릭하고 키를 누른 채 캐노피의 유리 부분에 해당하는 다각형을 클릭합니다. 투시 뷰에 표시되지 않는 다각형을 선택하려면 맨 위 뷰포트를 사용해야 합니다.
맨 위 뷰
투시 뷰
- +I를 눌러 선택 사항을 반전시킵니다.
- 리본 다각형 패널에서
키를 누른 채

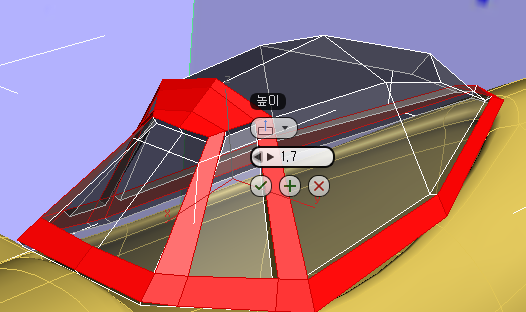

(돌출)을 클릭합니다. 3ds Max에 다각형 돌출 캐디가 표시됩니다.
- 캐디에서 첫 번째 컨트롤을 클릭한 다음 드롭다운 리스트에서 로컬 법선을 선택합니다.

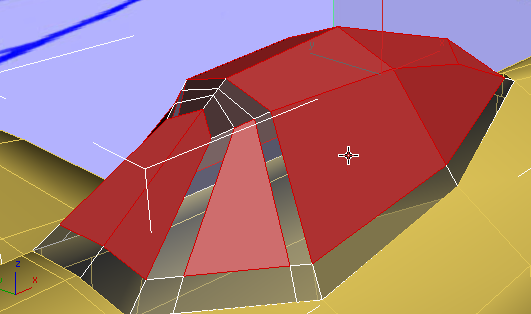

- 캐디의 두 번째 컨트롤을 사용하여 약 1.7 단위로 다각형을 돌출시킵니다.
(확인)을 클릭하여 돌출을 적용합니다. - 리본 수정 선택 패널에서
(늘이기)를 클릭합니다. 이렇게 하면 금속 부분을 돌출시킬 때 만든 측면이 선택됩니다. 이러한 면도 금속이어야 합니다.
주의: 이 선택 사항은 다음 단원에서 사용할 수 있습니다.
