메시 형상을 확인하여 유효한지 확인합니다.
-
응용 프로그램 메뉴 > 열기 > 메시 검사기 대화상자
-
신속 접근 도구막대 >
(파일 열기) > 메시 검사기 대화상자
-
응용 프로그램 메뉴 > 저장 > 메시 검사기 대화상자
-
신속 접근 도구막대 >
파일 저장 > 메시 검사기 대화상자
-
주: 메시 검사기 대화상자는 오류가 발견되고 를 끈 경우에만 표시됩니다.
메시 검사기를 통해 편집 가능한 메시 및 편집 가능한 폴리 오브젝트의 토폴로지 및 텍스처 채널을 확인하여 3ds Max의 신뢰성을 보장할 수 있습니다. 검사기는 다음의 경우 활성화됩니다.
- 장면 파일을 열 때
- 장면 파일을 저장할 때
- 예를 들어 토폴로지를 변경하는 경우 스택을 사용하여 폴리 편집 수정자를 적용하고 조정합니다.
메시 검사기는 다음과 같은 종류의 오류를 찾습니다.
수준 1 오류:
- 할당되지 않은 텍스처 맵 채널
- 할당되지 않은 텍스처 면 맵 채널
- 할당되지 않은 텍스처 정점 맵 채널
- 할당된 텍스처 맵 면이 충분하지 않음
- 텍스처 맵 채널의 경계를 벗어난 배열 인덱스
- 텍스처 맵 채널의 면 각도 불일치(폴리 메시만 해당)
수준 2 오류:
- 잘못된 정점 값(예: 1/0 및 +/- 무한대)
- 사용되지 않는 구조 참조
- 면 퇴화(폴리 메시만 해당)
- 돌출부 가장자리(폴리 메시만 해당)
- 각도가 없는 면(폴리 메시만 해당)
검사기가 두 개의 패스를 실행합니다. 먼저 수준 1 오류에 대해 확인하고 이들을 복구합니다. 수준 1 오류에 대한 복구는 토폴로지 변경이 필요 없으며 자동으로 복구됩니다. 그런 다음 수준 2 오류를 확인합니다. 수준 2 오류에 대한 복구는 토폴로지 변경이 필요하며 사용자화
메시 검사기 구성 메시 자동 복구를 끈 경우 메시 검사기에 복구할 것인지 묻는 메시 검사기 대화상자가 열립니다.
메시 검사기가 사용되고 메시 자동 복구가 켜진 경우 메시 검사기가 수준 1 및 수준 2 오류를 모두 자동으로 복구하고 메시 검사기 대화상자를 표시하지 않습니다.

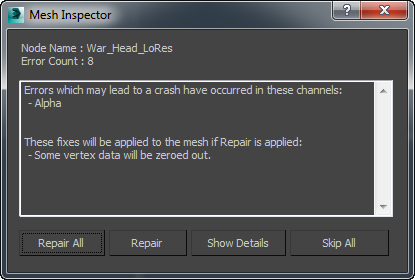

인터페이스
- 노드 이름
- 오류가 있는 오브젝트의 이름을 표시합니다.
- 오류 개수
- 발견된 오류 수를 표시합니다.
- [오류 창]
- 발견된 오류를 설명합니다.
- 모두 복구
- 클릭하면 추가 상호 작용 없이 장면의 모든 오류를 복구합니다.
- 복구
- 클릭하면 현재 오브젝트를 복구합니다. 장면의 다른 오브젝트에 오류가 있는 경우 메시 검사기 대화상자가 다시 나타납니다.
- 세부 정보 표시
- 클릭하면 로그 파일(max.log)을 열고 더 자세한 오류 메시지를 표시합니다. 메시 검사기의 메시지가 로그 맨 아래 나타납니다. 주: 로그 파일의 오류 메시지에서 "NAN"은 "숫자 아님(not a number)"을 나타내고 "MNMesh"는 "편집 가능한 폴리"를 나타냅니다.
- 모두 건너뛰기
- 클릭하면 모든 수준 2 오류를 수정되지 않은 상태로 둡니다. 주:
(닫기)를 클릭하여 메시 검사기 대화상자를 닫으면 현재 오브젝트의 수정을 건너뜁니다. 장면의 다른 오브젝트에 오류가 있는 경우 메시 검사기 대화상자가 다시 나타납니다.
