다음 과정에 따라 요소를 다른 요소에 참조하십시오.
주: 프로젝트 환경에서 작업하는 경우 사용하는 모든 파일이 이 프로젝트에 속해 있는지 확인하십시오. 프로젝트에 속하지 않은 파일을 그리면 도면 관리의 전체 기능에 액세스할 수 없습니다. 비프로젝트 도면 파일을 프로젝트로 참조하려면, 파일을 요소로 변환한 후 참조하십시오.

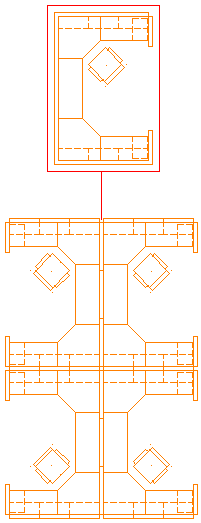

구획 그룹에 4번 참조된 구획 요소
- 신속 접근 도구막대에서 프로젝트 네비게이터
를 클릭합니다. - 구성 탭을 클릭합니다.
- 도면 탐색기에서 다른 요소를 참조할 요소를 찾아서 엽니다.
- 프로젝트 네비게이터 팔레트에서 열려 있는 요소에 참조로 넣을 요소를 찾습니다.
- 다음 방법 중 하나를 사용하여 열린 요소에 요소를 참조합니다.
원하는 작업... 할 일... 열려 있는 요소에 대한 외부 참조로 요소 부착 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 외부 참조 부착을 클릭하거나, 도면 탐색기에서 요소를 선택하고 AutoCAD Architecture 도면 영역의 열려 있는 요소로 끕니다. 요소를 외부 참조로 부착할 때 참조된 요소에서 현재 요소로 링크를 작성합니다. 그러면 현재 요소를 열거나 갱신할 때참조된 요소에 대한 변경사항이 현재 요소에 표시됩니다.
열려 있는 요소에 대한 외부 참조로 요소 중첩 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 외부참조 중첩을 클릭합니다. 외부 참조를 중첩할 때 참조된 요소에서 현재 요소로의 링크도 작성합니다. 부착된 참조와 달리, 요소 자체가 다른 요소 또는 구성에 대한 참조로 부착되거나 중첩될 때 중첩된 참조가 포함되지 않습니다.
요소를 호스트 요소에 블록으로 삽입 도면 탐색기에서 요소를 선택하고 마우스 오른쪽 버튼을 클릭한 후 블록으로 삽입을 클릭합니다. 요소를 다른 요소에 블록 참조로 삽입할 때 참조된 요소와 현재 요소 사이의 링크는 끊깁니다. 삽입된 요소는 블록으로 변환되고 참조 요소가 변경될 때 업데이트되지 않습니다. 그러나 현재 요소에서 블록을 편집할 수 있습니다.
- 필요한 경우 호스트 요소에서 외부 참조를 편집합니다.
