다중 뷰 블록은 다른 뷰 방향에서 다른 표현을 가질 수 있는 AutoCAD Architecture 객체입니다. 작성 중인 사용자 객체의 다른 뷰를 표현하는 다중 뷰 블록을 AutoCAD 블록에서 작성합니다.
다중 뷰 블록은 AutoCAD Architecture에서 객체의 다른 유형을 표현할 수 있습니다. 이것은 대부분 다음 항목을 표현하기 위해 사용됩니다.

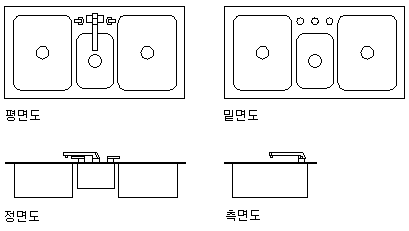

다중 뷰 블록은 각 뷰 방향 및 화면표시 표현에서 다르게 표시될 수 있습니다. 예를 들어, 주방 싱크대를 표현하는 다중 뷰 블록의 평면도는 싱크대의 맨 위를 그리고 밑면도는 싱크대의 맨 아래를 각각 보여주며, 우측면도, 좌측면도, 정면도 및 배면도에 대한 표현도 있습니다. 또한 각 화면표시 표현에 대해 다른 화면표시 그룹을 정의하여 평면도의 뷰 세트와 반사 뷰의 뷰 세트를 별도로 가질 수 있습니다.
다중 뷰 블록을 벽, 슬래브 및 커튼월과 같은 객체에서 절단부로 사용할 수 있습니다. 뷰 블록을 작성하여 본체 절단부를 표현합니다. 블록은 다중 뷰 블록을 간섭으로 적용하여 객체에서 빼내지는 본체를 형성합니다. 예를 들어, 슬래브에서 태양광을 다중 뷰 블록으로 작성하고 블록을 감산 부울로 지정할 수 있습니다.
AutoCAD Architecture 컨텐츠 폴더에는 가구, 전자 제품, 주석 기호, 일람표 태그 및 기타 유용한 요소 등과 같은 다양한 설계를 목적으로 하는 미리 정의된 다중 뷰 블록이 포함되어 있습니다. DesignCenter™에서 다중 뷰 블록에 액세스할 수 있습니다.
