주석 도구를 사용하여 특정 주석 축척에 따라 변하는 주석 객체를 작성합니다. 주석 도구는 다음 주석 유형을 도면에 추가할 수 있으며 사용자화가 가능한 AutoCAD Architecture 도구입니다.
- 여러 줄 문자 주
- 속성이 있는 기호 기반 주
- 참조 키노트
- 시트 노트
- 인출선

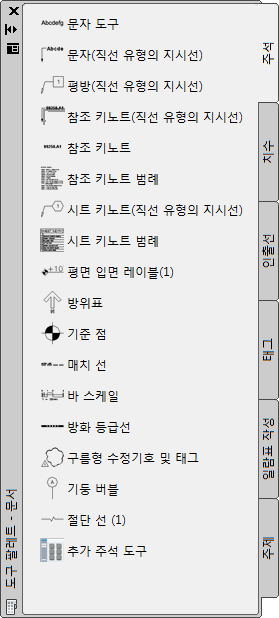

주석 도구가 문서 도구 팔레트의 주석 탭에 나타납니다.
주: DesignCenter 도구에서는 주석 축척에 따라 변하는 객체를 생성하지 않습니다.
주석 객체는 주석 축척에서 사용하는 모든 객체입니다. AutoCAD Architecture에서 작성된 주석 객체는 다음과 같습니다.
- 다중 뷰 블록
- AEC 치수
다중 뷰 블록은 블록 정의에서 주석 특성을 파생합니다. AEC 치수는 치수 스타일에서 주석 특성을 파생합니다.
AutoCAD에서 작성된 주석 객체는 다음과 같습니다.
- 문자
- 여러 줄 문자
- 치수
- 지시선
- 블록 참조
- 해치
다음 AutoCAD 스타일도 주석에 해당합니다.
- 문자
- 치수
- 블록 정의
- 여러 줄 지시선

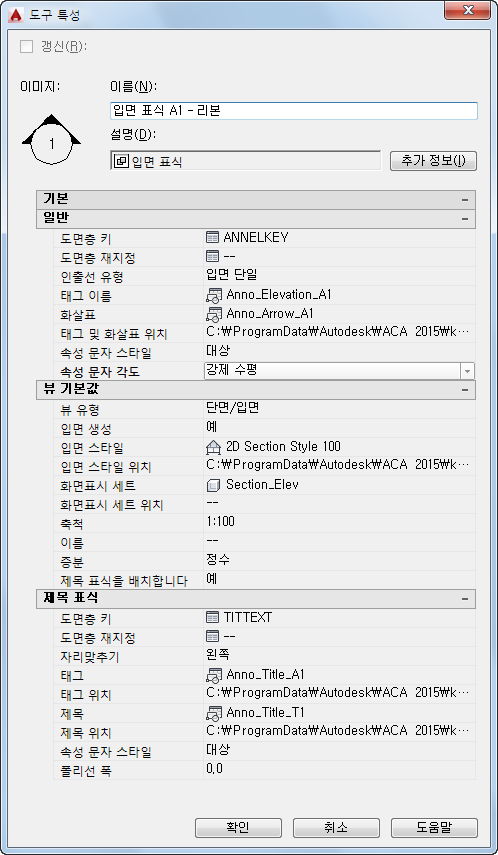

특정 유형의 주석, 주석의 모양 및 다른 특징은 특정 도구의 상황에 맞는 메뉴에서 액세스할 수 있는 도구 특성 워크시트의 편집 가능한 값에 의해 결정됩니다.
