프로젝트가 아닌 도면 파일에 인출선을 배치하려면

다음 과정에 따라 도면 관리 프로젝트에 속하지 않는 도면에 인출선을 배치하십시오.

1. 도구 팔레트에서 (특성)을 클릭하고 문서를 클릭합니다.
2. 인출선 팔레트를 클릭합니다.
3. 인출선 도구를 선택합니다.

   또는 주석 탭 인출선 패널을 클릭하여 인출선 도구를 선택할 수 있습니다.

4. 인출선을 도면에 삽입합니다.

   원하는 작업...	할 일...
   상세 인출선 배치	현재 뷰 도면에 상세를 작성하려면에 설명된 대로 도구를 삽입합니다.
   단면 인출선 배치	현재 도면에 단면을 작성하려면에 설명된 대로 도구를 삽입합니다.
   단일 입면 인출선 배치	단일 입면 인출선을 배치하려면에 설명된 대로 도구를 삽입합니다.
   4 방향 내부 입면 인출선 배치	4 방향 내부 입면 인출선을 배치하려면에 설명된 대로 도구를 삽입합니다.
   4 방향 외부 입면 인출선 배치	4 방향 외부 입면 인출선을 배치하려면에 설명된 대로 도구를 삽입합니다.

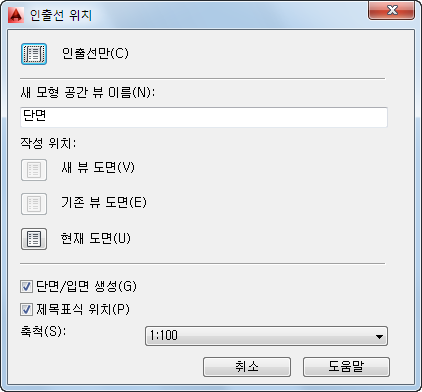

5. 새 모형 공간 뷰 이름에서 새 모형 공간 뷰의 이름을 입력합니다.
6. 모형 공간 뷰에 제목 표식을 추가하려면, 제목표시 위치를 선택합니다.
7. 모형 공간 뷰에 대한 축척을 선택합니다.
8. 작성 위치에서 현재 도면을 선택합니다.

   모형 공간 뷰가 현재 도면에 배치됩니다.
