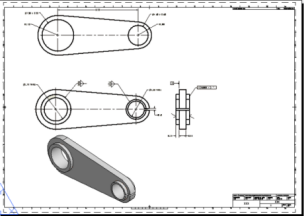

모형 문서는 AutoCAD 및 Autodesk Inventor 3D 모형에서 연관 2D 도면을 생성하는 피쳐입니다. Autodesk 모형이 아닌 여러 3D 모형에서 비연관 2D 도면을 생성할 수도 있습니다.
모형 문서 2D 도면의 기본 구성 요소는 도면 뷰입니다.
도면 뷰는 3D 모형의 2D 투영을 포함하는 직사각형 객체입니다. 도면 뷰의 경계는 뷰를 선택할 때나 커서를 뷰 위로 이동할 때만 표시됩니다. 도면 뷰 경계는 현재 도면층에 있지만 인쇄되지는 않습니다. 뷰 형상은 항상 표시되며, 미리 정의된 도면층 세트에 작성됩니다. 뷰 형상은 원본 3D 모형과 연관되므로 뷰 형상을 선택해 수정할 수는 없습니다. 그러나 뷰 형상이 그려진 도면층의 특성을 수정하여 뷰 형상의 모양을 변경할 수 있습니다.

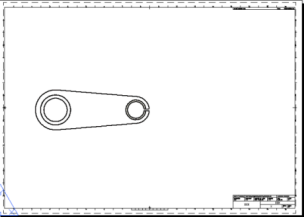

도면에 첫 번째로 배치하는 뷰는 기준 뷰입니다. 기준 뷰는 3D 모형에서 직접 파생되는 도면 뷰입니다.
기준 뷰를 배치에 배치한 후에는 해당 배치에서 투영된 뷰를 생성할 수 있습니다. 기준 뷰와는 다르게 투영된 뷰는 3D 모형에서 직접 파생되지 않습니다. 즉, 투영된 뷰는 기준 뷰 또는 이미 배치에 있는 다른 투영된 뷰에서 파생됩니다. 투영된 뷰는 해당 뷰가 생성된 뷰와의 상위-하위 관계를 유지합니다. 하위 뷰의 설정은 대부분 상위 뷰에서 파생됩니다. 필요한 경우 이러한 설정을 재지정할 수 있습니다.
기존 도면 뷰에서 단면 뷰 및 상세 뷰를 생성할 수도 있습니다. 단면 뷰는 모형의 내부 상세 정보를 표시하는 투영된 뷰입니다. 상세 뷰는 모형의 선택한 부분을 확대하여 표시하는 투영된 뷰입니다.
뷰를 작성한 후에는 뷰 형상에 주, 치수, 기호 및 기타 주석을 부착할 수 있습니다.
도면 뷰 객체는 모든 복사 명령에서 필터처리되어 제외되지만 다른 객체와 마찬가지로 이동하거나 회전하거나 지울 수 있습니다.
제한
새 버전의 AutoCAD에서 작성한 도면 뷰는 이전 버전의 AutoCAD에서 편집할 수 없습니다. 예를 들어 AutoCAD 두 버전에서는 모두 같은 AutoCAD 2013 파일 형식으로 저장되지만, AutoCAD 2014에서 작성한 도면 뷰는 AutoCAD 2013에서 편집할 수 없습니다. 즉, 해당 도면 파일에서 도면 뷰 특성을 편집하거나 새 도면 뷰를 추가하거나 도면 뷰를 업데이트할 수 없습니다.
