동적 블록에는 규칙 또는 매개변수가 포함되며, 여기서는 도면에서 블록 참조를 삽입할 때 블록 참조의 모양을 변경하는 방법을 설명합니다.

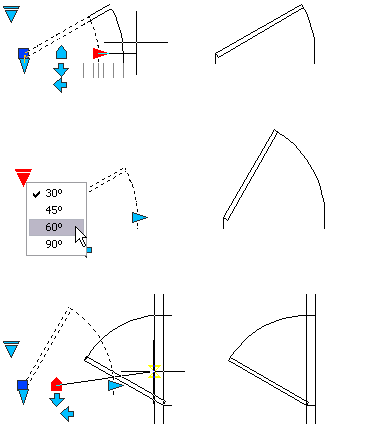

동적 블록을 사용하면 여러 정적 블록 정의 중 하나를 삽입하는 대신 쉐이프, 크기 또는 구성을 변경할 수 있는 블록 하나를 삽입할 수 있습니다. 예를 들어 크기가 다른 여러 개의 실내 문 블록을 작성하는 대신 하나의 크기 조정 가능한 문 블록을 작성할 수 있습니다.
구속조건 매개변수 또는 동작 매개변수를 사용하여 동적 블록을 제작합니다.
주:
구속조건 매개변수 및 동작 매개변수를 모두 같은 블록 정의에서 사용하는 것은 권장되지 않습니다.
구속조건 추가
블록 정의에서 구속조건 매개변수는 다음을 수행합니다.
- 객체를 서로 연관
- 형상 또는 치수 제한

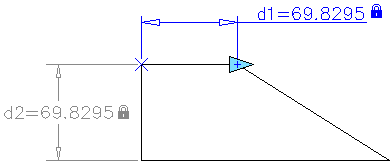

다음 예제에서는 구속조건이 있는 블록 참조(회색으로 표시) 및 구속조건 매개변수(그립을 포함하며 파란색으로 표시)를 보여 줍니다.
블록이 도면에 삽입되면 구속조건 매개변수는 특성 팔레트를 사용하여 특성으로 편집할 수 있습니다.
동작 및 매개변수 추가
블록 정의에서 동작 및 매개변수는 블록이 도면에 삽입되면 해당 블록의 동작에 대한 규칙을 제공합니다.
지정된 블록 형상 또는 매개변수에 따라 동작을 해당 매개변수에 연관시킬 수 있습니다. 매개변수는 도면에 그립으로 표현됩니다. 그립을 편집할 때 연관된 동작이 블록 참조에서 변경될 사항을 결정합니다.
구속조건 매개변수와 마찬가지로 동작 매개변수를 특성 팔레트를 사용하여 변경할 수 있습니다.
