단면 뷰를 작성하려면

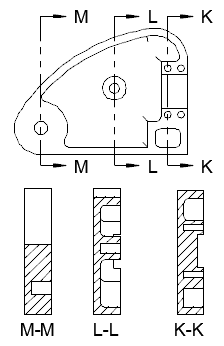

단면화 중인 객체의 전체 길이를 슬라이싱하면 단면 뷰가 생성됩니다.

  1. 배치 탭뷰 작성 패널단면 드롭다운전체를 클릭합니다.
  2. 상위 뷰로 사용할 뷰를 클릭합니다. 시작 방향 화살표가 커서 위치에 나타납니다.
  3. 도면 영역을 클릭하여 단면 선의 시작점을 나타냅니다. 끝 방향 화살표가 커서 위치에 나타납니다.
  4. 도면 영역을 클릭하여 단면 선의 끝점을 나타냅니다. 단면 뷰의 미리보기가 커서 위치에 나타납니다.
  5. 미리보기를 원하는 위치로 이동한 다음 클릭하여 뷰를 배치합니다.
    팁: 미리보기가 단면 선에 대해 직교 방향으로 이동하도록 구속됩니다. 구속조건을 완화하려면 Shift 키를 누릅니다. 구속조건을 복원하려면 다시 Shift 키를 누릅니다.
  6. 단면 뷰 작성 탭방법 패널깊이 드롭다운슬라이스를 클릭합니다.
    주: 절단 평면을 벗어난 형상을 포함하려면 거리를 선택하고 상세를 포함할 깊이를 지정합니다.
  7. 단면 뷰 작성 탭작성 패널확인을 클릭합니다.
