레이블은 프리스탠딩일 수도 있고 객체에 부착될 수도 있습니다. 레이블 템플릿에서는 레이블에 표시되는 데이터베이스 테이블의 필드를 정의합니다.
레이블은 외부 데이터베이스에 저장되어 있는 선택된 필드의 데이터를 도면에 표시하는 여러 줄 문자 객체입니다. 레이블은 자유형일 수도 있고 객체에 부착될 수도 있습니다.
객체에 부착된 레이블은 긴밀하게 연결됩니다. 즉, 레이블이 부착된 객체가 수정되면 레이블도 수정됩니다.
레이블을 추가하려면 먼저 레이블 템플릿을 작성해야 합니다. 레이블 템플릿은 레이블 문자가 생성되는 데이터베이스 테이블의 필드를 정의합니다.
레이블과 레이블 템플릿 작성 및 편집
링크는 외부 데이터를 프로그램 그래픽 객체와 연관시키기 위한 강력한 메커니즘을 제공합니다. 링크된 객체를 선택하여 데이터베이스 테이블에 있는 연관 레코드에 쉽게 액세스할 수 있습니다. 그러나, 링크에는 본질적인 몇 가지 제한이 있습니다. 예를 들어, 도면을 인쇄하고 개별 링크와 연관된 외부 데이터를 포함하려는 경우, 링크는 단지 외부 데이터베이스 테이블에 대한 포인터에 불과하므로 외부 데이터는 인쇄된 도면에 나타나지 않게 됩니다. 도면에 외부 데이터를 시각적으로 표시하려는 경우에는 프로그램에서 레이블을 제공합니다.
레이블은 외부 데이터베이스에 저장된 선택된 필드의 데이터를 도면에 표시하는 여러 줄 문자 객체입니다.
프로그램에서 작성하는 레이블은 프리스탠딩일 수도 있고 그래픽 객체에 부착할 수도 있습니다. 프리스탠딩 레이블은 그래픽 객체와 프리스탠딩일으로 도면에 존재합니다. 그래픽 객체에 부착된 레이블은 그래픽 객체와 밀접하게 연결되어 있습니다. 그래픽 객체를 이동하면 레이블도 함께 이동합니다. 객체를 클립보드에 복사하면 레이블도 역시 복사됩니다. 부착된 레이블이 있는 객체를 삭제하면 레이블도 함께 삭제됩니다. 그래픽 객체와 연관된 레이블은 지시선과 함께 표시됩니다.

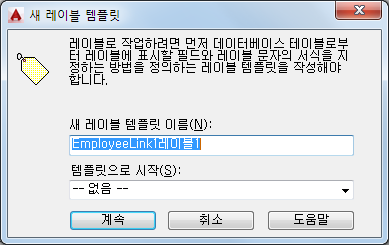

레이블로 작업하려면 먼저 레이블에 표시되는 데이터베이스 테이블의 필드와 레이블 문자에 형식이 적용되는 방법 등을 정의하는 레이블 템플릿을 작성해야 합니다.
레이블 템플릿 편집
레이블 템플릿을 정의한 후 레이블 템플릿을 편집해야 할 경우가 있습니다. 예를 들어, 도면에 추가로 데이터베이스 테이블 필드를 표시해야 하거나 레이블 객체의 글꼴이나 크기를 변경하려 할 수 있습니다. 레이블의 삽입점, 그리고 부착된 레이블의 경우 연관된 지시선 객체에 영향을 주는 여러 간격띄우기 설정을 지정할 수도 있습니다.
레이블 템플릿 대화상자의 레이블 간격 탭은 레이블과 지시선 객체의 X 및 Y 좌표 간격띄우기 값을 지정합니다. 다음 표는 프리스탠딩 레이블 및 부착된 레이블 모두에 대해 이러한 설정이 주는 효과를 요약한 것입니다.
|
레이블 간격 탭 옵션 |
||
|---|---|---|
|
옵션 |
프리스탠딩 레이블 |
부착된 레이블 |
|
시작 |
해당 없음 |
지시선 객체의 시작점을 지정합니다. 이 점은 레이블이 부착된 그래픽 객체의 범위로 정의됩니다. 예를 들어, 직사각형 그래픽 객체에 부착된 레이블에 대해 시작 설정을 맨 위 왼쪽으로 지정하고 지시선의 끝이 직사각형의 왼쪽 상단 구석에 삽입됩니다. |
|
지시선 간격띄우기 |
해당 없음 |
연관된 지시선 객체에 대해 여러 줄 문자 객체의 X와 Y 간격띄우기를 지정합니다. 기본적으로 X와 Y 지시선 간격 옵션은 1로 설정되며, 이 값은 레이블 문자가 X와 Y 평면에서 지시선 객체의 끝으로부터 1단위 만큼 간격띄우기됨을 나타냅니다. |
|
팁 간격띄우기 |
X 및 Y 레이블 간격띄우기를 지정합니다. 해당 레이블에 대해 지정한 삽입점을 기준으로 하십시오. 예를 들어, X와 Y 팁 간격띄우기 설정이 -1이면, 도면에 지정한 삽입점으로부터 X와 Y 평면의 음의 방향으로 1만큼 간격띄우기되어 레이블이 삽입됩니다. |
지시선 객체의 끝에 대한 X와 Y 간격을 시작 옵션으로 지정된 값을 기준으로 지정합니다. 예를 들어, 직사각형 그래픽 객체에 부착된 레이블에 대해 시작 설정을 맨 위 왼쪽으로 지정하고 X 및 Y 팁 간격띄우기 값도 1로 지정합니다. 지시선 팁 부분이 직사각형의 왼쪽 위 구석으로부터 X 및 Y 평면에 양의 방향으로 1만큼 간격띄우기되어 삽입됩니다. |
레이블 편집
레이블을 작성하고 나면 다양한 방법으로 레이블을 편집하고 조작할 수 있습니다. 레이블과 레이블 지시선은 COPY, MOVE, SCALE 등의 표준 명령을 사용하여 이동 및 크기 조정할 수 있습니다. 개별 레이블 복제를 변경해도 레이블 템플릿은 영향을 받거나 재정의되지 않음을 유의하십시오.
