폴리선을 작성할 때와 동일한 기술을 사용하여 폴리솔리드를 작성합니다.

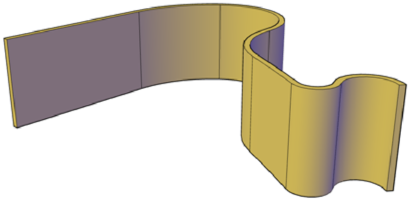

POLYSOLID 명령으로 3D 벽을 빠르게 그릴 수 있습니다. 폴리솔리드는 돌출된 굵은 폴리선과 비슷합니다. 실제로 직선과 곡선을 둘 다 사용하여 폴리선을 그릴 때와 동일한 방법으로 폴리솔리드를 그릴 수 있습니다. 돌출 시 폭 특성을 잃게 되는 돌출된 폴리선과는 달리, 폴리솔리드는 선 세그먼트의 폭을 유지합니다.
또한 선, 2D 폴리선, 호 또는 원 등의 객체를 폴리솔리드로 변환할 수도 있습니다.
폴리솔리드는 특성 팔레트에서 스윕 솔리드로 표시됩니다.폴리솔리드 작성 옵션
다음 옵션을 사용하여 작성하는 폴리솔리드의 크기 및 회전을 조정할 수 있습니다.
- 호 세그먼트 작성. 호 옵션을 사용하여 곡선을 폴리솔리드에 추가합니다. 곡선이 있는 폴리솔리드의 프로파일은 경로와 직교를 이룹니다.
- 2D 객체에서 폴리솔리드 작성. 객체 옵션을 사용하여 폴리선, 원, 선 또는 호 등의 객체를 폴리솔리드로 변환합니다. DELOBJ 시스템 변수는 폴리솔리드를 작성할 때 경로(2D 객체)를 자동으로 삭제할지 여부를 조정합니다.
- 첫 번째 점과 마지막 점 사이의 간격 닫기. 닫기 옵션을 사용하여 연결 세그먼트를 작성합니다.
- 높이 및 폭 설정. POLYSOLID 명령에 대해 높이와 폭 옵션을 사용합니다. 설정한 값은 PSOLWIDTH 및 PSOLHEIGHT 시스템 변수에 저장됩니다.
- 지정한 지점을 기준으로 객체를 그릴 위치 설정. 옵션을 사용하면 지정하는 점의 중심 아래, 오른쪽 또는 왼쪽에 폴리솔리드 경로를 배치할 수 있습니다.
