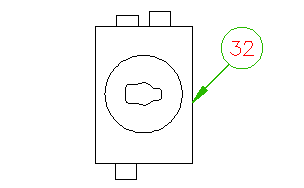

삽입/편집 대화상자를 통해 항목 또는 상세 번호를 각 다중 카탈로그 부품 번호 또는 구성요소의 주 부품 번호에 지정합니다. 이러한 정보는 블록 자체에 데이터 값으로 저장됩니다. 이 항목 번호를 보이는 레이블(예: 품번기호)로 가져오려면 품번기호 삽입 명령을 사용하고 블록에서 임의의 위치를 선택합니다. 구성요소의 항목 번호가 검색되고, 인출선의 시작/끝을 선택하라는 메시지가 나타납니다.
선택적 인출선 화살표에 대한 점을 선택하라는 프롬프트가 나타납니다. 구성요소에서 항목 번호가 변경되면 품번기호의 항목 번호가 자동으로 업데이트됩니다. 품번기호 설정에서 품번기호 유형, 문자 크기 및 화살표 유형을 정의합니다.
구성요소에 항목 번호가 여러 개 있는 경우 여러 품번기호가 작성되어 모든 항목 번호를 표시합니다. 삽입 중에 품번기호 방향을 정의할 수 있습니다.
편집 대화상자를 통해 구성요소의 항목 번호를 변경하면 품번기호가 자동으로 업데이트됩니다.
단일 항목 번호 속성 B_ITEM이 품번기호에 삽입됩니다. 품번기호를 삽입할 때 품번기호에 보임 속성이 자동으로 추가되도록 템플릿을 설정할 수 있습니다. 품번기호에 포함할 속성 정의가 있는 다음과 같은 도면을 작성합니다.
₩panel₩wd_ptag_addattr_itemballoon.dwg.
기존 템플릿이 있는 경우에는 해당 템플릿의 사본이 품번기호와 병합됩니다. AutoCAD Electrical에서는 이러한 속성을 업데이트하지 않습니다. 추가 속성을 업데이트하려면 ATTEDIT을 사용합니다.
