실시간 오류 검사
AutoCAD Electrical에서는 삽입 또는 편집 프로세스 중 중복된 도식적인 구성요소 참조 지정 및 와이어 번호를 점검하지만 실시간으로 경고를 표시하는 옵션을 사용할 수 있습니다. 프로젝트 특성
프로젝트 설정 탭에서 실시간 오류 검사가 기본적으로 활성화되어 있습니다.
삽입/편집 과정 동안 기존 구성요소 태그/와이어 번호를 입력하면 경고 대화상자가 표시됩니다. 이 경고 대화상자에서는 이름이 중복됨을 알리고 사용자 정의 형식을 기준으로 대체 태그 이름을 제안합니다. 중복된 태그를 사용할 것인지, 제안된 새 태그를 사용할 것인지를 선택하거나 새 태그를 입력할 수도 있습니다.
실시간 경고가 표시되도록 선택한 경우 모든 프로젝트에 대한 오류 로그 파일이 작성됩니다. 실시간 경고는 사용자 하위 디렉토리의 "<프로젝트 이름>_error.log"라는 로그 파일에 저장됩니다. 로그 파일이 있으면 같은 파일에 새 내용이 추가됩니다. 각 오류 레코드는 빈 줄로 구분됩니다.
.wdn 파일 정보
.wdn 파일은 특히 터미널을 감사하기 위한 텍스트 파일입니다. 이 파일에 나열된 터미널 번호의 중복이 검사되지 않습니다. 와일드 카드를 사용하여 태그 이름이 "T"로 시작되고 터미널 번호가 "1"인 모든 터미널과 같이 일정 터미널 범위를 중복 검사에서 제외합니다. AutoCAD Electrical에서 프로젝트 정의 파일(*.wdp)이 있는 폴더와 동일한 폴더에서 <프로젝트 이름>.wdn 파일을 검색합니다. <프로젝트 이름>.wdn이 없는 경우 AutoCAD Electrical은 프로젝트 폴더 C:₩Users₩{사용자 이름}₩Documents₩Acade {버전}₩AeData₩Proj₩에서 default.wdn 파일을 찾습니다.
기본 .wdn 파일에 터미널 번호 필터 GND, PE 및 E가 포함되어 있습니다. 이러한 필터는 중복 검사 시 무시되며 전기 감사 보고서에 나열되지 않습니다.
와이어 오류 검사
간격 포인터 점검/복구 유틸리티는 와이어 간격/루프의 양쪽에 있는 보이지 않는 확장 데이터 포인터가 유효한지 확인합니다. 이 포인터가 유효하지 않으면 적절한 포인터가 작성됩니다.
와이어 점검/추적 유틸리티는 연결이 끊어졌거나 단락된 와이어 및 잘못된 와이어 교차 간격 포인터 문제를 해결합니다.
도면 감사 도구는 활성 프로젝트의 와이어 및 와이어 번호와 관련된 문제를 탐지 및 수정하고 해당 보고서를 표시합니다. 다음 옵션 중에서 선택합니다.
- 와이어 교차 간격 포인터를 통해 링크된 와이어 세그먼트
- 잘못된 와이어 번호 및 색상/표준 치수 레이블 포인터 정리
- 길이가 0인 와이어를 찾아 지우기

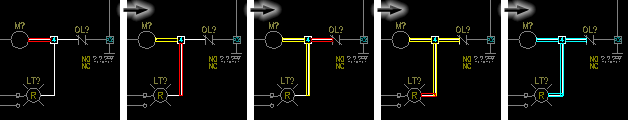

- 각 와이어 세그먼트를 임시 그래픽으로 설명하여 올바른 와이어 세그먼트를 모두 표시합니다.
전기 감사
이 도구를 사용하여 AutoCAD Electrical 도면에 영향을 주는 문제의 유형을 확인하고 해결합니다. 전기 감사는 활성 프로젝트에서 발견된 문제에 대한 보고서를 표시합니다. 이 파일을 참조할 수 있도록 저장하거나 파일을 검색하여 오류를 보고 수정할 수 있습니다.

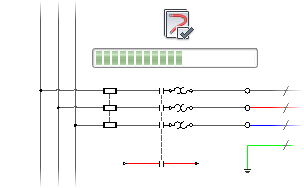

전기 감사를 실행하면 진행률 막대에 감사 프로세스의 진행률이 표시됩니다. 감사가 완료되면 입력란에 발견된 총 오류 개수가 표시됩니다. 상세 정보 옵션에 탐지된 문제가 표시됩니다. 프로젝트 내의 오류 위치로 이동하여 오류를 수정할 수 있습니다.
