덕트 라우팅 기본 설정에서 사용자가 지정하지 않은 덕트 부속을 추가합니다.
AutoCAD MEP에서 덕트 런을 그리면 덕트 라우팅 기본 설정의 기본 부속을 기준으로 부속이 추가되지만, 수동으로 기존 세그먼트나 덕트 런에 부속을 추가할 수 있습니다. 또한 세그먼트나 런을 시작할 위치에 부속을 추가하거나 부품에 대한 연결을 사용자화할 수 있습니다.
라우팅 기본 설정은 대부분의 덕트 배치에 사용되는 공통 부속을 지정합니다. 그러나 기본 덕트 부품 카탈로그에는 사용할 수 있는 다른 부속도 많이 포함되어 있습니다.
수동으로 덕트 부속을 추가하려면
- HVAC 작업공간에서 부속을 선택하려면
을 클릭합니다.
팁: 또한 부속 도구 팔레트를 사용할 수 있습니다. - 특성 팔레트일반에서 부품 옆에 있는 부품 이미지를 클릭합니다.
- 부품 선택 대화상자에서 카탈로그의 부품을 선택합니다.

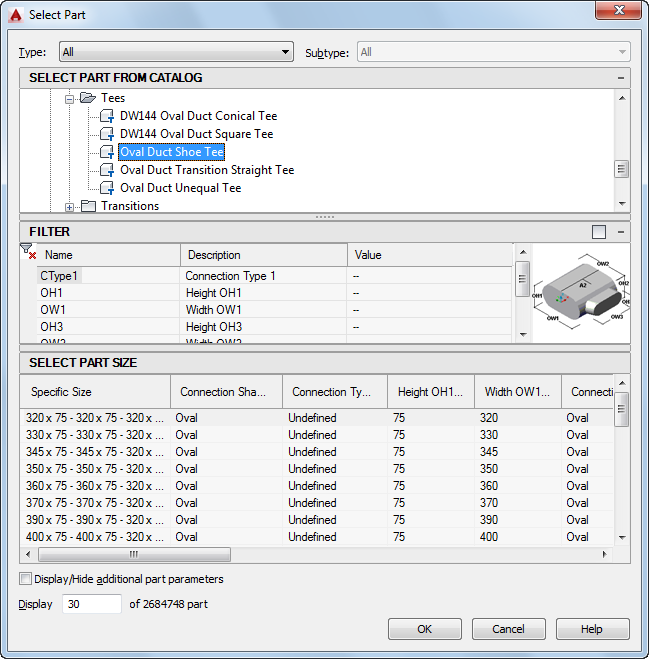

부품 선택 대화상자
카탈로그에서 부품 선택 아래의 대화상자에는 쉐이프 유형을 기준으로 덕트 부속이 구성되어 있습니다.
- (선택 사항) 추가 부품 매개변수 표시/숨기기를 선택하여 매개변수 테이블의 내용을 확장합니다.
- 필터를 사용하여 부품 리스트를 정렬합니다. 주: 부품 카탈로그 및 컨텐츠 위치에 따라 선택할 수 있는 부품이 결정됩니다.
- 부품 크기를 선택합니다.
- 특성 팔레트의 배치 아래에서 입면을 입력합니다. 주: 기존 덕트 런에 부속을 삽입하는 경우에는 입면을 지정할 필요가 없습니다. 부속은 덕트 런에서 입면 및 시스템 설정을 상속합니다.
- 도면에 삽입점을 지정하고 콤파스를 사용하여 회전 각도를 지정합니다.
덕트 곡선 또는 끝단 연결구를 사용하여 기존 덕트 객체에 부속을 삽입할 수 있습니다.
주: 덕트 부속에 터닝 베인을 적용하여 압력 손실을 줄일 수 있습니다. 평면도에서 터닝 베인은 부속에 주석으로 표시됩니다.
