모형에는 설계의 크기와 위치를 유지하기 위한 치수 정보가 필요합니다. 치수는 일반적으로 모형의 형상 피쳐를 완성한 후 또는 연결구를 배치할 때 추가되지만 작성 프로세스 중에 언제든지 치수를 추가할 수 있습니다. 치수를 추가할 때 모형에서 피쳐의 크기와 위치를 제어하는 규칙을 적용합니다. 치수는 구속조건과 함께 작동합니다. 치수를 변경하면 모형이 업데이트됩니다.
치수는 모형에 있는 형상 요소의 길이, 지름 또는 회전 각도를 지정합니다. 치수를 추가하면 해당 크기 매개변수도 추가됩니다. 이 매개변수는 치수에 대한 자리 표시자 값을 작성합니다. 자리 표시자 값은 치수 값을 정의할 때 유연성을 제공합니다. 치수는 기본 숫자 상수나 계산식으로 정의할 수 있습니다. 서로 바꿔서 사용할 수도 있지만 각각 특정 용도가 있습니다.
- 숫자 상수는 형상 요소가 정적이거나 고정 크기이며 기본 테이블, 리스트 또는 일정한 저장소 유형의 값으로 채워질 때 유용합니다.
- 계산식은 다른 피쳐의 크기를 기준으로 피쳐 아이콘의 크기를 수학적으로 정의해야 하는 경우에 유용합니다.
컨텐츠 작성기는 각 치수 매개변수에 변수 이름을 지정합니다. 문자와 숫자를 사용하여 치수 유형(예: 길이 또는 지름) 및 치수가 모형에 추가된 시퀀스(첫 번째는 1, 두 번째는 2 등)를 나타냅니다. 치수로 모형 크기를 조정할 때 모형 쉐이프가 왜곡되지 않도록 하려면 큰 치수를 먼저 정의합니다. 치수 유형은 선택한 피쳐과 치수를 배치한 위치에 따라 달라집니다.
치수 유형 보기
컨텐츠 작성기는 모형에 추가할 수 있는 7가지 유형의 치수를 제공합니다.
- 거리
-
모든 유형의 형상 쌍에 대해 정의할 수 있습니다. 두 피쳐 간의 값을 정의합니다. 거리 치수 값은 음수가 될 수 없습니다. 두 선 간의 거리 치수를 추가할 때 선은 지정된 분리와 평행합니다.

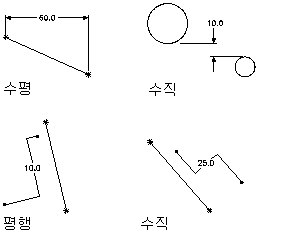

- 수평 거리
-
모든 유형의 형상 쌍에 대해 정의할 수 있습니다. 수평 방향으로 두 피쳐 간의 값을 정의합니다. 거리 치수 값은 음수가 될 수 없습니다.
- 수직 거리
-
모든 유형의 형상 쌍에 대해 정의할 수 있습니다. 수직 방향으로 두 피쳐 간의 값을 정의합니다. 거리 치수 값은 음수가 될 수 없습니다.
- 평행 거리
-
모든 유형의 형상 쌍에 대해 정의할 수 있습니다. 평행 방향으로 두 피쳐 간의 값을 정의합니다. 거리 치수 값은 음수가 될 수 없습니다.
- 수직 거리
-
모든 유형의 형상 쌍에 대해 정의할 수 있습니다. 수직 방향으로 두 피쳐 간의 값을 정의합니다. 거리 치수 값은 음수가 될 수 없습니다.
- 지름
-
원형 및 호 형상에 대해 정의할 수 있습니다. 원형 피쳐의 지름 값을 정의합니다.
- 각도
-
선형 형상 쌍에 대해 정의할 수 있습니다. 두 선형 피쳐 간의 각도 값을 정의합니다. 경로 각도를 참고하십시오.
- 경로 각도
-
3D 부품이 올바르게 작성되도록 하기 위해 사용되는 스윕(각도 방향)을 정의합니다. 경로 각도는 PathA1, PathA2 등으로 컨텐츠 작성기의 크기 매개변수 아래에 표시됩니다.
