프로파일을 작성한 후에 수정자를 적용하여 모형의 3D 기능을 작성할 수 있습니다. 수정자는 모형의 기능에 영향을 주는 모든 작업을 나타내는 일반적인 용어입니다. 수정자를 사용하여 피쳐를 돌출하거나 더하거나 빼고 경로를 따라 프로파일을 스윕할 수 있습니다. 수정자를 사용하여 절단 평면과 트랜지션 피쳐를 작성할 수도 있습니다.
컨텐츠 작성기는 돌출, 경로, 트랜지션, 절단 평면, 부울 더하기 및 부울 빼기의 6가지 유형의 수정자를 제공합니다. 돌출 수정자는 부품 모델링에서 가장 일반적으로 사용되는 유형이며 모형의 기본 피쳐입니다. 프로파일을 돌출하여 피쳐를 작성하는 경우 중간 평면, 평면, 시작-끝, 막힘의 4개 작업 중 하나를 선택하여 피쳐가 쉐이프를 수정하는 방법을 지정합니다.
중간 평면 돌출 수정자

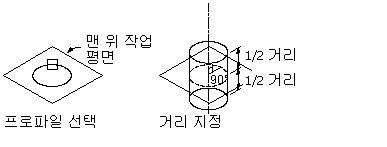

중간 평면 돌출은 프로파일을 돌출 중심으로 사용하고 중심의 양쪽에서 같은 거리만큼 떨어져서 프로파일을 스윕합니다.
중간 평면 돌출 수정자 적용
평면 돌출 수정자

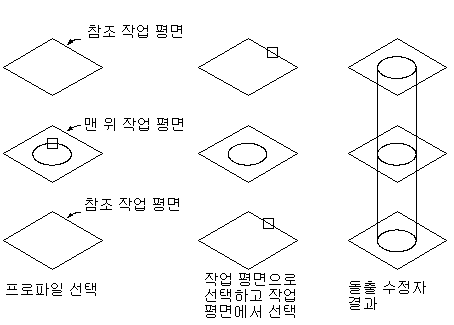

평면 돌출은 프로파일 자체와 지정한 작업 평면 간에 프로파일을 스윕합니다. 작업 평면이 참조 작업 평면이면 작업 평면을 이동할 때 돌출이 업데이트됩니다.
평면 돌출 수정자 적용
시작-끝 돌출 수정자

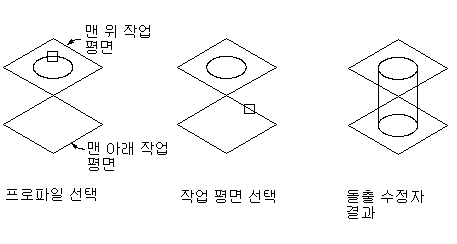

시작-끝 돌출은 두 작업 평면 간에 프로파일을 스윕합니다.
시작-끝 돌출 수정자 적용
막힘 돌출 수정자

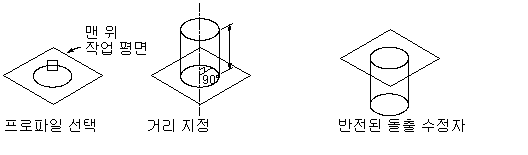

막힘 돌출은 법선이나 수직 축을 따라 지정한 거리만큼 프로파일을 스윕합니다. 돌출을 반전하여 기본 법선과 반대 방향으로 프로파일을 스윕할 수 있습니다.
막힘 돌출 수정자 적용
경로 수정자

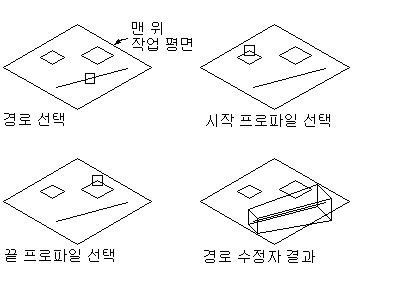

경로 수정자는 경로 형상을 따라 프로파일을 스윕합니다. 선이나 호와 같은 형상 부분의 시작 및 끝 프로파일을 기반으로 3D 피쳐를 작성합니다. 시작 및 끝 프로파일은 서로 다를 수 있습니다. 경로 수정자는 엘보를 작성하는 데 유용합니다.
경로 수정자 적용
3D 피쳐를 작성하는 데 사용할 세그먼트 수를 지정할 수도 있습니다. 이는 고어 엘보를 작성할 때 유용합니다.
트랜지션 수정자

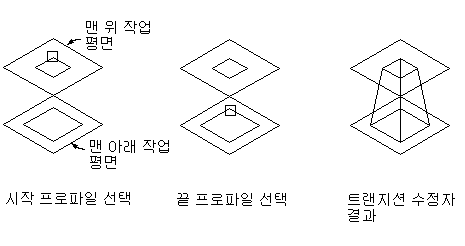

트랜지션 수정자는 두 프로파일 간에 트랜지션 본체를 작성합니다. 트랜지션에는 같은 작업 평면에 있을 수 없는 시작 및 끝 프로파일이 모두 포함됩니다. 점 참조는 작업 평면 간에 프로파일을 정렬하는 데 유용합니다. 그러나 중심은 정렬되지 않아도 됩니다.
트랜지션 수정자 적용
절단 평면 수정자

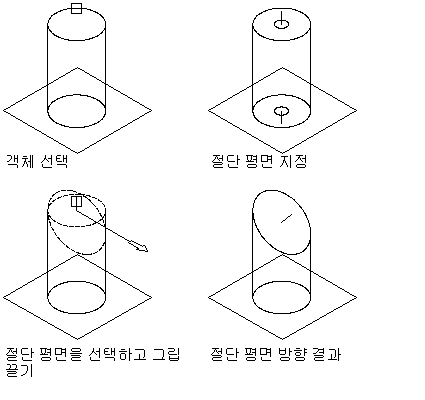

절단 평면 수정자는 기능을 두 개의 부품으로 절단하고 이 중에서 하나만 유지합니다. 절단 평면 수정자를 사용하면 기능의 끝을 경사로 변경하여 배기 통기와 같은 보다 고급 기능을 제공할 수 있습니다. 수정자의 법선이나 수직 축을 끌어 사용자 경사를 작성하면 절단 평면을 수정할 수 있습니다. 절단 평면은 수정자의 길이가 변경될 때 업데이트됩니다.
절단 평면 수정자 적용
부울 더하기 수정자

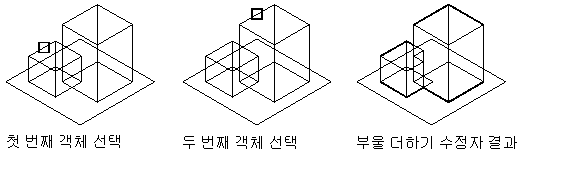

부울 더하기 수정자는 2가지 기능을 결합하여 단일 기능을 작성합니다. 이 수정자는 다른 형상 내의 형상은 더할 때 제거되는 더하기의 기본 개념을 가정합니다. 이 수정자는 장비와 같이 모형에서 작성된 대로 도면에 배치되는 다중 뷰 부품의 모형을 작성할 때 유용합니다.
부울 더하기 수정자 적용
부울 빼기 수정자

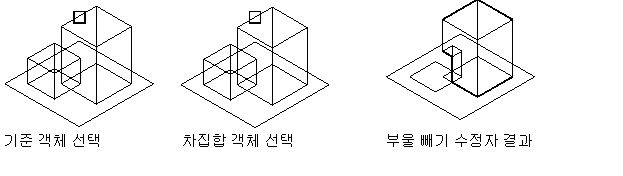

부울 빼기 수정자는 다른 기능에서 하나 이상의 기능을 빼서 새 기능을 작성합니다. 부울 빼기 수정자는 결과 피쳐를 작성할 때 기준 객체에서 차집합 객체를 제거하는 기본 수식을 사용합니다. 모형에서 결과를 보려면 차집합 피쳐가 기준 피쳐와 교차해야 합니다. 피쳐의 교차점이 없으면 기준 피쳐에서 차집합 피쳐가 제거되어 모형에서 아무 변화도 보이지 않습니다.
부울 빼기 수정자 적용
