지시선 주에 공식 입력

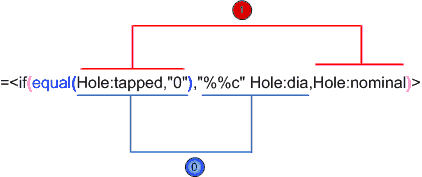

주: 작성할 공식은 탭 구멍의 호칭 지름을 표시하며 탭 구멍이 아닌 경우 구멍 지름을 표시하는 공식인 =<if(equal(Hole:tapped,"0"),"%%c" Hole:dia,Hole:nominal)>입니다.

1. 주석 탭기호 패널지시선 주를 클릭합니다. 찾기

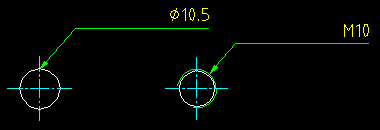

2. 주를 부착할 구멍을 선택하고 도면 영역을 클릭하여 주를 배치합니다.
3. 미리보기 표시 모드 리스트에서 일반 문자를 선택합니다.
4. 여러 줄 문자 편집기에서 기본적으로 표시되는 문자를 삭제하고 주 문자의 첫 문자로 "="를 입력합니다.
5. 문자 편집기에서 필요한 공식을 입력합니다.
   1. 변수 리스트에서 FUNCTIONS IF를 선택합니다. 문자 편집기에 =<IF(,,)>가 표시됩니다.
   2. 여러 줄 문자 편집기에서 여는 괄호 다음에 커서를 놓습니다.
   3. 변수 리스트에서 FUNCTIONS EQUAL을 선택합니다. 문자 편집기에 =<IF(<EQUAL(,)>,,)>가 표시됩니다.
   4. 여러 줄 문자 편집기에서 두 번째 여는 괄호 다음에 커서를 놓습니다.
   5. 변수 리스트에서 HOLE TAPPED를 선택합니다. 문자 편집기에 =<IF(<EQUAL(<HOLE:TAPPED>,)>,,)>가 표시됩니다.
   6. 문자 편집기에 =<IF(EQUAL(HOLE:TAPPED,"0"),, )>이 표시될 때까지 계속합니다.
   7. 두 쉼표 사이에 커서를 놓고 기호를 클릭한 다음 지름 기호를 선택합니다. 문자 편집기에 <IF(EQUAL(HOLE:TAPPED,"0"),"%%c",)>가 표시됩니다.
   8. "%%c" 다음에 커서를 놓고 변수 리스트에서 HOLE DIA를 선택합니다. 문자 편집기에 =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,)>가 표시됩니다.
   9. HOLE:DIA 사이에 커서를 놓고 변수 리스트에서 HOLE NOMINAL을 선택합니다. 문자 편집기에 =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)>이 표시됩니다.
   10. 문자 편집기에 =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)>이 표시될 때까지 계속합니다.
6. 미리보기 표시 모드 리스트에서 렌더링된 문자 - 컬러를 선택하고 공식이 올바르게 렌더링되는지 확인합니다.
7. 확인을 클릭합니다.
