AutoCAD Mechanical에서는 지시선 주 문자에 대해 공식을 지정할 수 있습니다. 이러한 공식을 템플릿으로 기호 라이브러리에 저장할 수 있습니다.
이 공식은 주가 부착되어 있는 객체에 대한 참조를 포함할 수 있습니다. 따라서 부착된 객체의 특성이 변경되면 주 문자가 변경 사항을 자동으로 반영합니다. 템플릿을 저장할 때는 템플릿 범주를 선택하여 해당 공식이 적용되는 부착된 객체를 지정합니다.

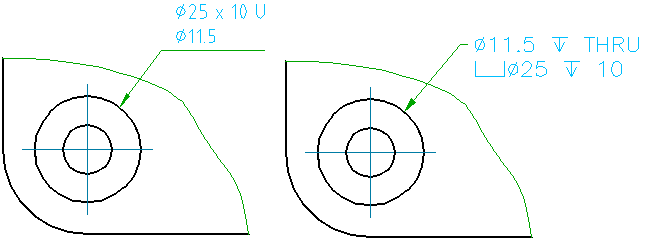

예를 들어 구멍 지름을 표시하는 공식을 작성했다고 가정해 보겠습니다. 이 공식을 드릴 구멍에 적용되는 템플릿으로 기호 라이브러리에 저장합니다. 나중에 드릴 구멍에 지시선 주를 부착하면 템플릿이 자동으로 적용됩니다. 주가 표시되어 지름을 지능적으로 탐지하며 자동으로 해당 값을 주 문자로 표시합니다.
AutoCAD Mechanical의 지시선 주 기호 라이브러리에는 대부분의 객체 범주에 대한 여러 템플릿이 기본적으로 포함되어 있습니다. 지시선 주는 부착된 객체를 인식하고 해당 범주의 기본 템플릿을 사용하여 상황에 맞는 정보를 표시합니다.
한 범주에 여러 템플릿이 포함될 수 있지만 하나의 템플릿만 기본 항목으로 구성할 수 있습니다. 기본 템플릿은 지시선 주를 작성할 때 적용됩니다. 주가 작성되고 나면 다른 템플릿을 적용하도록 선택할 수 있습니다.
기호 라이브러리에 새 템플릿을 추가하거나 기존 템플릿을 수정할 수 있습니다. 메모 템플릿을 수정하는 경우 해당 템플릿에서 파생된 기존 지시선 메모가 모두 자동으로 변경됩니다.
다른 도면에서 지시선 기호 라이브러리를 가져올 수 있습니다. 이 기능을 사용하려면 양쪽 도면에서의 지시선 주에 대한 리비전과 제도 표준이 같아야 합니다.
- 라이브러리를 가져오는 원본 도면을 AutoCAD Mechanical의 이전 버전에서 마지막으로 저장했습니다.
- 현재 도면에 가져오려는 리비전이 포함되어 있지 않습니다.
가져오기 프로세스 중에 전체 라이브러리를 대체하거나, 기호를 추가하거나, 기호를 덮어쓰도록 선택할 수 있습니다. 대체하도록 선택하면 현재 라이브러리가 삭제되고 가져온 라이브러리로 대체됩니다. 추가하도록 선택하면 기존 템플릿과 이름이 같은 가져온 템플릿의 이름에 숫자를 붙여 템플릿 이름을 바꿉니다. 덮어쓰도록 선택하면 가져온 템플릿이 이름이 같은 기존 템플릿을 대체합니다.
