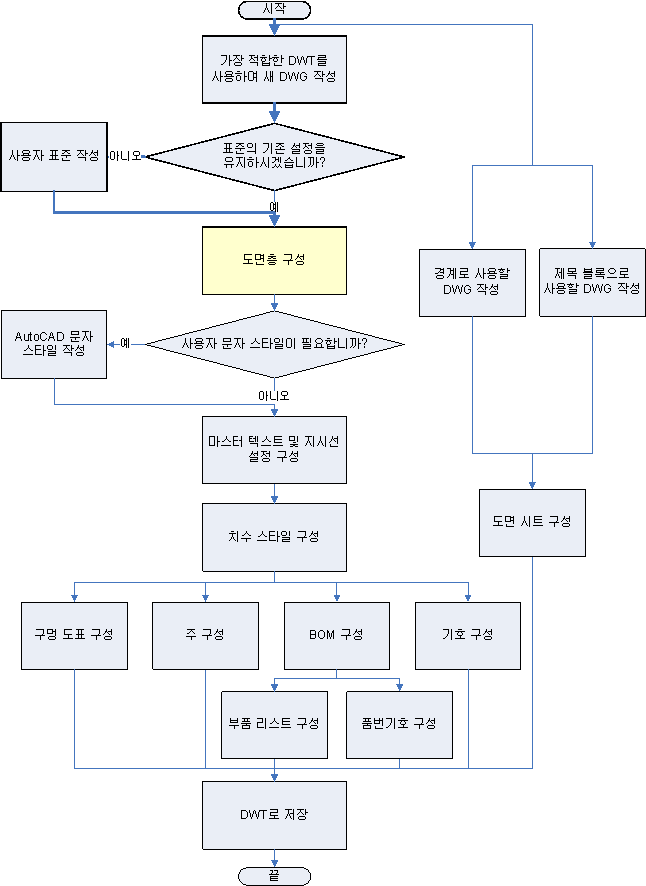

순서도에서 현재 위치
도면층
XYZ사는 수년 간 AutoCAD를 사용해 왔으며 도면층 사용에 대한 지침을 설정해 두었습니다. 이 회사에서는 AutoCAD Mechanical 도면층 역시 같은 지침을 따르도록 규정하고 있습니다.
도면층 이름 바꾸기
이 회사에서는 현재 사용 중인 이름과 일치하도록 “AM_” 명명 규칙을 변경합니다. 또한 일부 도면층의 색상, 선종류 및 선가중치 특성이 다르므로 기본값으로 수정해야 합니다.
|
ACM 도면층 이름 |
회사 도면층 이름 |
색상 |
선종류 |
선가중치 |
|---|---|---|---|---|
|
AM_0 |
CONTOUR_LINES |
흰색(7) |
연속선 |
0.50mm |
|
AM_3 |
HIDDEN |
선홍색(6) |
은선(AM_ISO02W050) |
0.25mm |
|
AM_4 |
AUXILIARY |
초록색(3) |
연속선 |
0.25mm |
|
AM_5 |
DIMENSIONS |
빨간색(1) |
연속선 |
0.25mm |
|
AM_6 |
TEXT |
노란색(2) |
연속선 |
0.35mm |
|
AM_7 |
CENTERLINES |
하늘색(4) |
중심선(AM_ISO08W050) |
0.25mm |
|
AM_8 |
HATCHING |
빨간색(1) |
연속선 |
0.25mm |
|
AM_CL |
CONSTR_LINES |
파란색(1) |
연속선 |
0.25mm |
표준 부품의 도면층
특수 표준 부품 도면층(기본값)이 아니라 이전에 이름을 바꾼 도면층에 표준 부품을 작성해야 합니다.
도면층 작성
XYZ라는 회사에서 품번기호, 용접 등의 기호와 표면 다듬질 기호를 치수와 같은 도면층(AM_5)이 아닌 기호 전용 도면층에 배치하고자 합니다. 이렇게 수정하려면 SYMBOLS라는 도면층을 작성하고 기호를 새 도면층에 매핑해야 합니다.
|
ACM 도면층 이름 |
회사 도면층 이름 |
색상 |
선종류 |
선가중치 |
|---|---|---|---|---|
|
AM_5 |
SYMBOLS |
빨간색(1) |
연속선 |
0.35mm |
