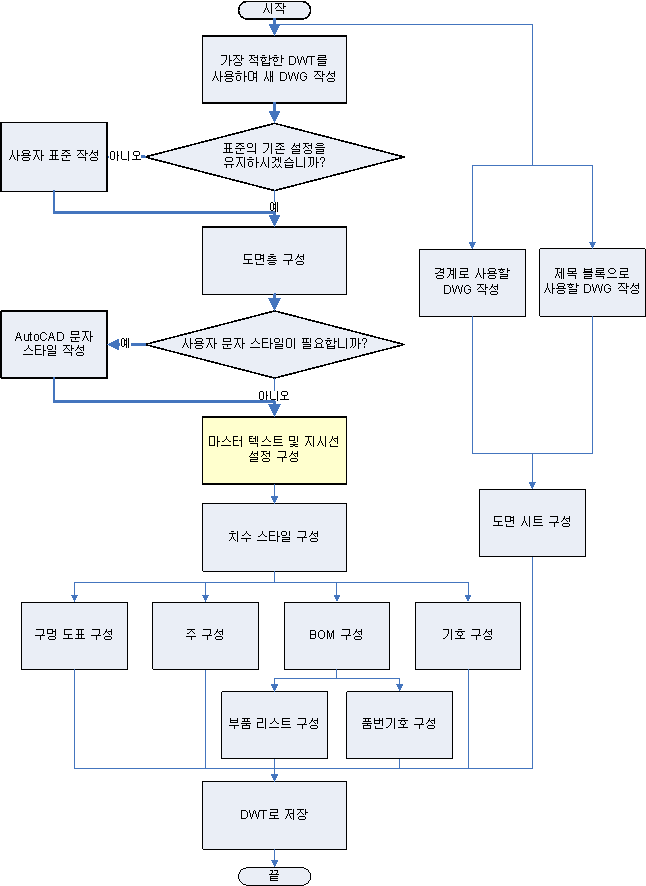

순서도에서 현재 위치
문자 스타일 및 높이
기존의 모든 도면에서 트루타입 글꼴인 "ISOCPEUR"을 사용하기 때문에 AutoCAD Mechanical에서는 모든 주석 유형에 같은 글꼴을 사용합니다.
각 주석 유형의 높이와 색상은 기존 도면과 일치해야 합니다. 다음 표에서는 AutoCAD Mechanical에 사용된 설명과 함께 주석 유형의 문자 높이 및 색상을 나열합니다.
|
주석 유형 |
문자 높이 |
문자 색상 |
AutoCAD Mechanical 설명 |
|---|---|---|---|
|
치수값 |
3.5mm |
노란색(2) |
중간 크기 문자 |
|
치수 공차 |
2.5mm |
빨간색(1) |
작은 문자 |
|
주 문자 |
3.5mm |
노란색(2) |
중간 크기 문자 |
|
품번기호 문자 |
5.0mm |
흰색(7) |
큰 문자 |
|
부품 리스트 문자 |
3.5mm |
노란색(2) |
중간 크기 문자 |
