이 대화상자에서 부품 리스트에 대한 기본 설정을 사용자화합니다.
|
리비전 부품 리스트의 기본 설정을 제어하는 표준의 리비전 및 이름을 표시합니다. |
||
|
삽입 |
||
|
삽입점 부품 리스트의 기준점 배치를 설정합니다. 또한 부품 리스트의 제목이 표시되는 위치도 제어합니다. 삽입점이 아래쪽에 있는 경우 표제 및 제목은 부품 리스트의 아래쪽에 표시되고 부품은 상향식으로 나열됩니다. 마찬가지로, 삽입점이 위쪽에 있는 경우 표제 및 제목은 부품 리스트의 위쪽에 표시되고 부품은 하향식으로 나열됩니다. 주: "NameOfStandard에 따라" 레이블이 지정된 옵션을 선택하면 삽입점이 현재 제도 표준 마스터 설정의 리스트 부착점 설정에 링크됩니다. 마스터 설정이 변경되면 삽입점도 변경 사항에 따라 자동으로 변경됩니다.
|
||
|
문자 부품 리스트 표제 및 본문 행에 대한 기본 문자 설정을 제어합니다. |
||
|
헤더 |
||
|
스타일 표제 행에 사용할 문자 스타일을 정의합니다. 이 옵션은 현재 표준이 사용자 표준인 경우에만 사용할 수 있습니다. |
||
|
컨트롤 문자 길이가 열 폭을 초과할 경우 문자가 열에서 맞춰지는 방법을 정의합니다. 맞춤 옵션은 문자를 한 줄 내 맞춰지도록 압축합니다. 줄 바꿈 옵션은 문자를 다음 줄로 줄 바꿈합니다. 없음 옵션은 문자를 다음 열로 넘깁니다. |
||
|
높이 표제 행에 사용할 문자 높이를 정의합니다. 현재 표준이 사용자 표준이면 비표준 문자 높이도 지정할 수 있습니다. 그렇지 않을 경우 AutoCAD Mechanical에서는 리스트에서 값을 선택하도록 제한합니다. 주: "NameOfStandard에 따라" 레이블이 지정된 문자 높이를 선택하면 문자 높이가 제도 표준 마스터 설정의 기준 높이 설정에 링크됩니다. 마스터 설정이 변경되면 머리글 문자 크기가 그에 따라 변경됩니다.
|
||
|
색상 표제 행에 사용할 문자 색상을 정의합니다. 주: "NameOfStandard에 따라" 레이블이 지정된 색상을 선택하면 문자 색상이 제도 표준 마스터 설정의 기준 문자 색상 설정에 링크됩니다. 마스터 설정이 변경되면 머리글 문자 색상이 그에 따라 변경됩니다.
|
||
|
데이터 |
||
|
스타일 데이터 행에 사용할 문자 스타일을 정의합니다. 이 옵션은 현재 표준이 사용자 표준인 경우에만 사용할 수 있습니다. |
||
|
컨트롤 문자 길이가 열 폭을 초과할 경우 문자가 열에서 맞춰지는 방법을 정의합니다. 맞춤 옵션은 문자를 한 줄 내 맞춰지도록 압축합니다. 줄 바꿈 옵션은 문자를 다음 줄로 줄 바꿈합니다. 없음 옵션은 문자를 다음 열로 넘깁니다. |
||
|
높이 데이터 행에 사용할 문자 높이를 정의합니다. 현재 표준이 사용자 표준이면 비표준 문자 높이도 지정할 수 있습니다. 그렇지 않을 경우 AutoCAD Mechanical에서는 리스트에서 값을 선택하도록 제한합니다. 주: "NameOfStandard에 따라" 레이블이 지정된 문자 높이를 선택하면 문자 높이가 제도 표준 마스터 설정의 기준 높이 설정에 링크됩니다. 마스터 설정이 변경되면 데이터 행 문자 크기가 그에 따라 변경됩니다.
|
||
|
색상 데이터 행에 사용할 문자 색상을 정의합니다. 주: "NameOfStandard에 따라" 레이블이 지정된 색상을 선택하면 문자 색상이 제도 표준 마스터 설정의 기준 문자 색상 설정에 링크됩니다. 마스터 설정이 변경되면 데이터 행 문자 색상이 그에 따라 변경됩니다.
|
||
|
간격 두 개의 데이터 행 간 간격을 정의합니다. |
||
|
내부 여백 |
||
|
헤더 표제 행에 대한 공백을 설정합니다. |
||
|
위쪽 행의 위쪽에서 문자의 위쪽까지의 거리를 설정합니다. |
||
|
아래쪽 행의 아래쪽에서 문자의 아래쪽까지 거리를 설정합니다. |
||
|
왼쪽 열의 왼쪽 모서리에서 왼쪽 정렬된 문자의 왼쪽 모서리까지 거리를 설정합니다. |
||
|
오른쪽 열의 오른쪽 모서리에서 오른쪽 정렬된 문자의 오른쪽 모서리까지 거리를 설정합니다. |
||
|
데이터 데이터 행에 대한 공백을 설정합니다. |
||
|
위쪽 행의 위쪽에서 문자의 위쪽까지의 거리를 설정합니다. |
||
|
아래쪽 행의 아래쪽에서 문자의 아래쪽까지 거리를 설정합니다. |
||
|
왼쪽 열의 왼쪽 모서리에서 왼쪽 정렬된 문자의 왼쪽 모서리까지 거리를 설정합니다. |
||
|
오른쪽 열의 오른쪽 모서리에서 오른쪽 정렬된 문자의 오른쪽 모서리까지 거리를 설정합니다. |
||
|
배치 |
||
|
헤더 삽입 표제 행을 부품 리스트에 표시할지 여부를 제어합니다. 헤더 행에는 부품 리스트 열의 열 표제가 표시됩니다. |
||
|
제목 삽입 부품 리스트에 제목 표시줄을 보유할지 여부를 지정합니다. 제목 표시줄에는 부품 리스트 이름이 표시됩니다. |
||
|
그립 프레임 표시 부품 리스트의 그립 프레임을 표시할지 여부를 제어합니다. 그립 프레임은 부품 리스트의 실제 범위를 표시하는 프레임이며 특정 상황에서 부품 리스트에 표시되는 범위보다 클 수 있습니다. |
||
|
본문 스타일 제목, 헤더 및 합계 행의 선 스타일을 굵게 설정합니다. |
||
|
빈 참조 필터 사용자 부품 리스트의 본문 블록에 데이터가 없을 경우 숨겨야 하는지 여부를 제어합니다. 이 옵션은 부품 리스트 스타일이 사용자 부품 리스트로 설정된 경우에만 사용할 수 있습니다. |
||
|
DSK 파일 평가 사용자 부품 리스트에 대한 그룹화 옵션을 DSK 파일로 설정합니다. DSK 파일은 마스크 편집기를 사용하여 작성합니다. 마스크 편집기에 대한 설명서는 기타 고급 도구를 참고하십시오. |
||
|
열 분할 열 분할을 수행할지 여부(및 수행할 경우 분할 방법)를 구성하는 옵션이 포함됩니다. 열 분할은 데이터 행의 수가 늘어나면서 전체 부품 리스트를 줄 바꿈할 수 있는 기능을 의미합니다. |
||
|
열 분할 사용 열 분할을 설정합니다. |
||
|

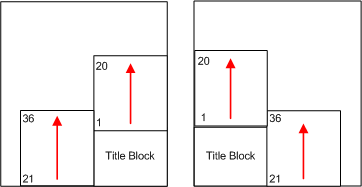

제목 블록 둘러싸기 다음 그림과 같이 제목 블록 주위에 부품 리스트를 둘러쌉니다. 부품 리스트를 삽입하기 전에 제목 블록을 지정해야 합니다.
|
||
|

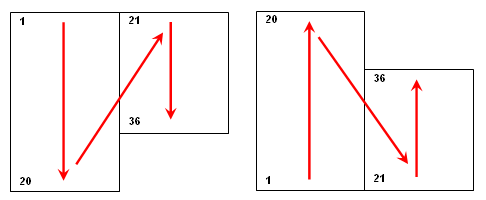

왼쪽 줄 바꿈 부품 리스트를 아래 표시된 대로 왼쪽으로 줄 바꿈합니다.
|
||
|

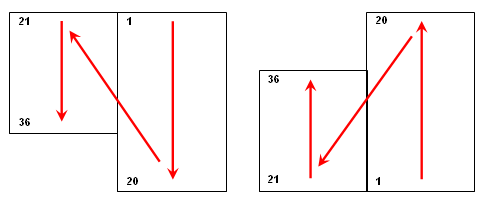

오른쪽 줄 바꿈 부품 리스트를 아래 표시된 대로 오른쪽으로 줄 바꿈합니다.
|
||
|
행 수 행 수가 인접 상자에 지정한 수를 초과하면 분할이 수행됩니다. |
||
|
단면 수 부품 리스트를 지정한 단면 수로 분할하고 항목을 동등하게 분포시킵니다. |
||
|
기본값 복원 모든 설정을 현재 제도 표준에 대한 기본 설정으로 재설정합니다. |
||
